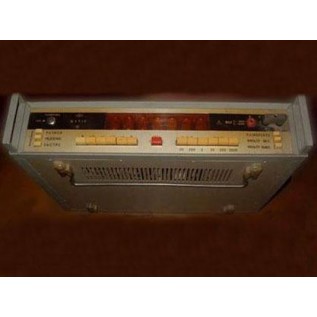

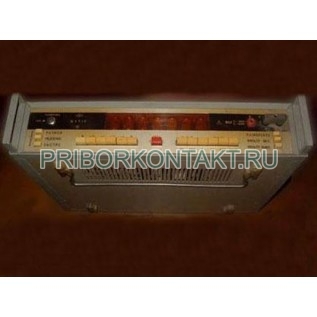

Прибор Щ4310

Также этот прибор может называться: Щ 4310, Щ-4310, ЩЧЗ10, Щ ЧЗ10, Щ-ЧЗ10, shch4310, shch 4310, shch-4310.

Щ4310 прибор предназначен для измерения в цепях электро- и радиоаппаратуры силы и напряжения постоянного тока, силы и напряжения действующего значения переменного тока синусоидальной формы кривой, сопротивления постоянному току и магнитной индукции постоянных магнитных полей, с представлением результатов измерения в цифровой форме.

Технические характеристики Щ4310:

Диапазоны измерения напряжения постоянного тока:

- от 2 мВ до 20 мВ;

- от 20 мВ до 200 мВ;

- от 0,2 В до 2 В;

- от 2 В до 20 В;

- от 20 В до 200 В;

- от 200 В до 1000 В.

Диапазоны измерения силы постоянного тока:

- от 2 мкА до 20 мкА;

- от 20 мкА до 200 мкА;

- от 0,2 мА до 2 мА;

- от 2 мА до 20 мА;

- от 20 мА до 200 мА;

- от 0,2 А до 2 А.

Диапазоны измерения напряжения переменного тока Щ4310:

- от 2 мВ до 20 мВ;

- от 20 мВ до 200 мВ;

- от 0,2 В до 2 В;

- от 2 В до 20 В;

- от 20 В до 200 В;

- от 200 В до 500 В.

Диапазоны измерения силы переменного тока:

- от 2 мкА до 20 мкА;

- от 20 мкА до 200 мкА;

- от 0,2 мА до 2 мА;

- от 2 мА до 20 мА;

- от 20 мА до 200 мА;

- от 0,2 А до 2 А.

Диапазоны измерения сопротивления Щ4310:

- от 0,2 кОм до 2 кОм;

- от 2 кОм до 20 кОм;

- от 20 кОм до 200 кОм;

- от 0,2 МОм до 2 МОм.

Диапазоны измерения магнитной индукции:

- от 2 мТл до 20 мТл;

- от 20 мТл до 200 мТл.

Основные погрешности измерений:

- напряжения постоянного тока - не более ±(0,5+0,5·(U_K/U_X-1));

- силы постоянного тока - не более ±(0,5+0,5·(I_K/I_X-1));

- напряжения переменного тока - не более ±(1,0+1,0·(U_K/U_X-1));

- силы переменного тока - не более ±(1,0+1,0·(I_K/I_X-1));

- сопротивления - не более ±(1,0+1,0·(R_K/R_X-1));

- магнитной индукции - не более ±(1,0+1,0·(B_K/B_X-1)),

где U_X, I_X, R_X, B_X - показание прибора;

U_K, I_K, R_K, B_K - номинальный предел измерения.

Разрешающая способность прибора Щ4310:

- при измерении постоянного и переменного напряжения - не менее 10 мкВ;

- при измерении силы постоянного и переменного тока - не менее 10 нА;

- при измерении сопротивления постоянному току - не менее 1 Ом;

- при измерении магнитной индукции - не менее 10 мкТл.

Приборы Щ4310 обеспечивают проведение измерений в трех режимах запуска:

- РУЧНОЙ - при каждом нажатии одноименной кнопки переключателя;

- МЕДЛЕННО - автоматический запуск, измерение производится в течение 1+10 с;

- БЫСТРО - автоматический запуск, измерение производится со скоростью 50 изм/с.

Время непрерывной работы - 6 ч.

Время самопрогрева прибора Щ4310 - 1 ч.

Питание от сети:

- с напряжением 220 В±10%;

- частотой 50 Гц±0,5 Гц.

Потребляемая мощность - не более 70 В·А.

Габаритные размеры - не более 440×110×370 мм.

Масса - не более 11 кг.

В приборе предусмотрен выход для подключения цифропечатающей машины (ЦПМ), обеспечивающий вывод информации о числовом значении измеряемой величины в двоично-десятичном коде 8-4-2-1.

Команда на разрешение печати для управления ЦПМ подается на разъем в виде потенциала отрицательной полярности 12 В±3 В. Отсутствию информации на контактах разъема ЦПМ соответствует потенциал

0+2 В.

Условия эксплуатации Щ4310:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
