Электроизмерительный многофункциональный прибор Ц4342М1

Электроизмерительный многофункциональный прибор Ц4342М1

Электроизмерительный многофункциональный прибор Ц4342М1 (Ц-4342-М1, Ц4342-М1, Ц4342М1) - универсальный аналоговый прибор для оперативного контроля параметров электрических цепей. Предназначен для измерения постоянного и переменного тока и напряжения, сопротивления, электрической емкости, а также для оценки абсолютного уровня сигнала по переменному напряжению в цепях, где взаимодействие с прибором не должно нарушать работоспособность объекта.

Назначение и применение

• измерение силы тока и напряжения постоянного тока в цепях питания, автоматики и радиоаппаратуры
• измерение среднеквадратического значения напряжения переменного тока синусоидальной формы
• контроль сопротивления постоянному току в диапазоне кОм (цепи, резисторы, элементы узлов)
• измерение электрической емкости при наладке и ремонте
• оценка абсолютного уровня сигнала по напряжению переменного тока
• проверка работоспособности биполярных транзисторов с рассеиваемой мощностью до 150 мВт

Функции и особенности

• многофункциональность: ток, напряжение, сопротивление, емкость, уровень сигнала
• измерение переменных величин в частотном диапазоне 45-2000 Гц
• контроль уровня сигнала в диапазоне -10 дБ - +15 дБ
• автономное питание - удобно для выездных и сервисных работ
• встроенный режим проверки биполярных транзисторов (до 150 мВт)

Технические характеристики

Конструкция и эксплуатация

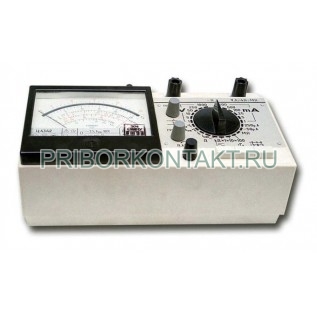

Ц4342М1 выполнен в переносном корпусе с аналоговым отсчетным устройством. Для повышения точности рекомендуется выбирать предел измерений так, чтобы показания находились в рабочей части шкалы. При измерениях сопротивления и емкости следует контролировать состояние автономного питания, так как разряд источника питания влияет на корректность результатов. При проверке транзисторов необходимо соблюдать ограничение по рассеиваемой мощности - не более 150 мВт.

Преимущества

• универсальные измерения для ремонта, наладки и лабораторного контроля
• широкий диапазон напряжений до 1000 В и токов до 2500 мА
• измерение уровня сигнала -10 дБ - +15 дБ
• встроенная проверка биполярных транзисторов до 150 мВт
• компактность: 215х115х90 мм, масса 0,9 кг
