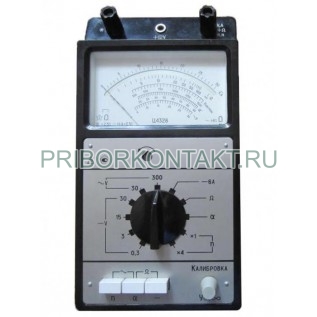

Прибор комбинированный Ц4328

Также этот прибор может называться: Ц-4328, Ц 4328, Цчз28, ts4328, ts-4328, ts 4328.

Ц4328 прибор комбинированный предназначен для измерения силы и напряжения постоянного тока, напряжения переменного тока синусоидальной формы, сопротивления постоянному току, угла замкнутого состояния контактов прерывателя, скорости вращения коленчатого вала двигателя.

Приборы Ц4328 позволяют проверять:

- величину угла замкнутого состояния контактов прерывателя (зазора между контактами прерывателя);

- скорость вращения коленчатого вала двигателя;

- переходное сопротивление контактов прерывателя;

- состояние пружины подвижного контакта прерывателя;

- состояние аккумуляторной батареи без нагрузки и под нагрузкой;

- работу генератора и реле-регулятора;

- электрические цепи автомобиля.

Сфера применения: ремонт различных электробытовых приборов и устройств.

Технические характеристики Ц4328:

Частотный диапазон - от 45 Гц до 20 кГц.

Пределы измерений:

- угла замкнутого состояния контактов прерывателя - от 0° до 90°;

- скорости вращения коленчатого вала двигателя - 1500 об/мин; 6000 об/мин;

- силы постоянного тока - 6 А;

- напряжения постоянного тока - 0,3 В; 3 В; 15 В; 30 В;

- напряжения переменного тока - 3 В; 30 В; 300 В;

- сопротивления постоянному току - 100 Ом.

Предел допускаемой основной погрешности прибора определяется при нормальных значениях влияющих величин:

- при измерениях угла замкнутого состояния контактов прерывателя, скорости вращения коленчатого вала двигателя, сопротивления постоянному току, силы и напряжения постоянного тока - ±2,5%;

- при измерениях напряжения переменного тока - ±4%.

Внутренне сопротивление при измерении напряжения Ц4328:

- постоянного - 20 кОм/В;

- переменного - 4 кОм/В.

Потребление от источника питания омметра при измерении сопротивления постоянному току - не более 68 мА.

Ток полного отклонения при измерении напряжения, падение на напряжении на зажимах приборов Ц4328 при измерении силы тока:

Нормальные значения влияющих величин:

- положение - горизонтальное ±2°;

- температура - +20±5° С;

- относительная влажность воздуха - 65±15%;

- атмосферное давление - от 86 кПа до 106 кПа;

- частота переменного тока - от 45 Гц до 60 Гц;

- форма кривой напряжения - синусоидальная с коэффициентом гармоник - не более 2%;

- напряжение источника питания омметра - от 3,7 В до 4,7 В;

- напряжение источника питания при измерении скорости вращения коленчатого вала двигателя и угла замкнутого состояния контактов прерывателя - 12±2 В.

Изоляция между всеми изолированными электрическими, цепями и корпусом при нормальных климатических условиях выдерживает в течение 1 мин действие синусоидального на напряжения 2 кВ, частотой - 50 Гц.

Ц4328 должен обеспечить заданные параметры:

- после включения и независимо от продолжительности включения под любой нагрузкой, не превышающей конечное значение диапазона измерений через - 0,5 мин;

- на пределах, не требующих источников питания, время непрерывной работы - 16 ч.

Габаритные размеры - 170×100×65 мм.

Масса - 1,5 кг.

Приборы Ц4328 имеют магнитоэлектрическую систему с подвижной рамкой на растяжках, выпрямительную, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Условия эксплуатации:

Температура окружающего воздуха - от 0° С до +40° С.

Относительная влажность при температуре +25° С - до 90%.

Элементы схемы и измерительный механизм прибора заключены в пластмассовый корпус, предохраняющий их от механических повреждений.

Работа схемы Ц4328 при определении угла замкнутого состояния контактов прерывателя основана на определении соотношения времени замкнутого состояния контактов и периода следования импульсов.
