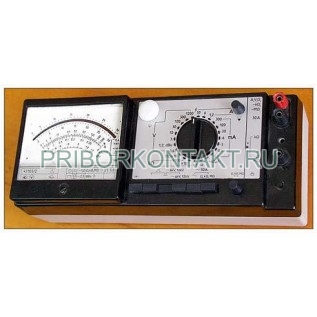

Прибор комбинированный цифровой Ц43302

Также этот прибор может называться: Ц-43302, Ц 43302, Цчззо2, ts43302, ts-43302, ts 43302.

Ц43302 прибор комбинированный цифровой предназначен для измерения силы и напряжения постоянного и переменного тока, сопротивления постоянному току в производственных и лабораторных условиях.

Приборы Ц43302 состоят из блоков:

- блока коммутации;

- блока делителей и шунтов;

- аналого-цифрового преобразователя (АЦП);

- блока питания;

- блока индикации.

Технические характеристики Ц43302:

Диапазоны измерения:

- напряжение постоянного и переменного тока - от 0,25 В до 1000 В;

- сила постоянного и переменного тока - от 0,25 мА до 1 А;

- сопротивление постоянному току - от 0,25 кОм до 2500 кОм.

Предел допустимой основной погрешности прибора (приведенной к конечному значению диапазона измерений), разрешающая способность, диапазоны частот приведены в таблице:

Входное сопротивление напряжения постоянного тока - 10 МОм ±10%.

Падение напряжения на входных гнездах Ц43302- не более 2,8 В.

Ток через измеряемое сопротивление на диапазоне сопротивления постоянному току:

- от 0,25 кОм до 2,5 кОм - не более 3 мА;

- от 2,5 кОм до 25 кОм - не более 0,3 мА;

- от 25 кОм до 250 кОм - не более 0,03 мА;

- от 250 кОм до 1000 кОм - не более 0,003 мА.

Количество знаков отсчета - 3.

Время измерения прибора Ц43302 при измерении:

- силы и напряжения постоянного тока - не более 1 с;

- силы и напряжения переменного тока - не более 5 с;

- сопротивления па диапазоне 2500 кОм - не более 5 с;

- сопротивления на остальных диапазонах - не более 1 с.

Предел допустимой дополнительной погрешности прибора, вызванной изменением температуры окружающего воздуха в пределах рабочих температур от +10° С до +35° С на каждые 10° С - половина предела допустимой основной погрешности.

Переключатели Ц43302 выдерживают - не менее 2500 переключений.

Питание автономное напряжением - 3×1,5 В.

Наработка на отказ - не менее 3000 ч.

Средний срок службы - не менее 8 лет.

Потребляемая мощность - не более 200 мВт.

Габаритные размеры - 160×105×45 мм.

Масса - 0,7 кг.

Функциональная схема Ц43302 состоит из БИС, жидкокристаллического индикатора, схемы расширения пределов измерения, блока механического коммутатора, преобразователя напряжения питания, сменных сухих элементов. Измеряемый сигнал (ток и напряжение) поступает на вход прибора и через блок коммутации (БК), блок делителей и шунтов (БДШ) поступает на вход аналого-цифрового преобразователя (АЦП), где сравнивается с эталонным напряжением постоянного тока.

Условия эксплуатации Ц43302:

Температура окружающего воздуха - 20±5° С.

Относительная влажность воздуха - 65±15%.

Атмосферное давление - 100±4 кПа.
