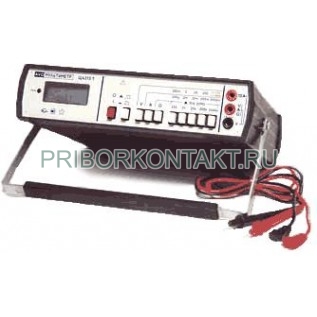

Прибор комбинированный цифровой Щ4315

Также этот прибор может называться: Щ 4315, Щ-4315, Щчз15, shch4315, shch 4315, shch-4315.

Щ4315 прибор комбинированный цифровой предназначен для измерения силы и напряжения постоянного тока, сопротивления постоянному току, индукции постоянных радиальных и аксиальных магнитных полей.

Приборы комбинированные Щ4315 могут применяться при регулировке, ремонте и техническом обслуживании электро- и радиоаппаратуры.

Технические характеристики Щ4315:

Класс точности на основных диапазонах измерения:

- на постоянном токе - 0,4/0,25;

- на переменном токе - 1,0/0,5.

Пределы измерения:

- силы тока - 20 мкА; 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА;

- напряжения - 20 мВ; 200 мВ; 2 В; 20 В; 200 В; 2000 В;

- сопротивления - 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм.

Максимальное напряжение для прибора Щ4315:

- постоянного тока - 1000 В;

- переменного тока - 500 В.

Число разрядов - 3,5.

Уровень сигналов:

- логической «1» - от 2,4 В до 5,25 В;

- логического «0» - от 0 до 0,4 В.

Выбор диапазонов измерений - ручной.

Выбор полярности - автоматический.

Коэффициент подавления помехи последовательного вида частотой питающей сети - 60 дБ.

Максимальный частотный диапазон - от 45 Гц до 20 кГц.

Потребляемая мощность тестера Щ4315 - не более 25 В·А.

Питание от сети переменного тока:

- с напряжением - 220 В;

- с частотой - 50 Гц.

Габаритные размеры - 300×79×300 мм.

Масса - не более 4 кг.

Условия эксплуатации Щ4315:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 65±1,5%.

Атмосферное давление - от 86 кПа до 106 кПа.

В приборе осуществляется преобразование измеряемых величин в пропорциональное им напряжение постоянного тока. Это напряжение измеряется по методу двухтактного интегрирования.

Мультиметр Щ4315 выполнен на базе АСЭТ с применением интегральных схем и модулей. Для согласования узлов прибора, выполненных на КМОП-интегральных схемах с внешними устройствами, которые должны иметь стыковочные узлы на ТТЛ интегральных схемах, служит преобразователь КМОП/ТТЛ. Для повышения степени подавления сетевых помех служит схема АПЧ генератора ГОЧ.
