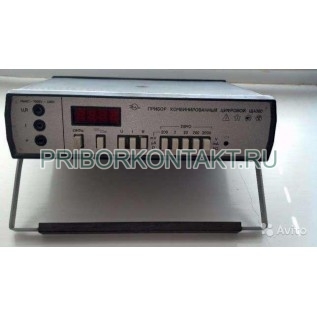

Прибор комбинированный цифровой Щ4300

Также этот прибор может называться: Щ 4300, Щ-4300, Щчзоо, shch4300, shch 4300, shch-4300.

Щ4300 прибор комбинированный цифровой предназначен для измерения силы и напряжения постоянного тока, силы и напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току в лабораторных и производственных условиях.

Технические характеристики Щ4300:

Диапазон измерений, обозначения диапазонов измерений и пределы допускаемых основных погрешностей прибора представлены в следующей таблице:

Входное сопротивление при измерении:

- напряжения постоянного тока - не менее 10 МОм;

- напряжения переменного тока при входной емкости не более 100 пФ - не менее 10 МОм.

Падение напряжения на входных гнездах Щ4300 при измерении силы постоянного и переменного тока - не более 600 мВ.

Входная сила тока через измеряемый резистор при измерении сопротивления постоянному току - не более 1 мА.

Коэффициент подавления внешней помехи последовательного вида на диапазонах измерений напряжения постоянного тока, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора, составляет - не менее 40 дБ.

Суммарное максимальное значение измеряемого сигнала и помехи не должно превышать конечного значения диапазона измерений.

Коэффициент гармоник исследуемого сигнала - не более 5%.

Количество измерений в секунду - 2,5.

Время установки рабочего режима прибора - 15 мин.

Продолжительность непрерывной работы прибора Щ4300 - не менее 24 ч в сутки.

Через первые 2 ч непрерывной работы допускается производить установку нуля.

Мультиметр Щ4300 выдерживает в течение 10 с перегрузки:

- напряжением 1200 В на диапазонах измерений 20 В, 200 В, 1000 В напряжения постоянного тока;

- напряжением 800 В на диапазоне измерений 500 В напряжения переменного тока;

- напряжением 600 В на диапазонах измерений 20 В, 200 В напряжения переменного тока;

- напряжением 250 В на диапазонах измерений 200 мВ, 2 В напряжения постоянного и переменного тока;

- постоянным или переменным напряжением синусоидальной формы кривой до 220 В на пределах измерения сопротивления;

- током 2,5 А на диапазонах измерений; 2000 мА силы постоянного и переменного тока;

- током 0,5 А на диапазонах измерений 200 мА силы постоянного и переменного тока;

- током 0,1 А на диапазонах измерений 2 мА, 20 мА силы постоянного и переменного тока;

- током 0,08 А на диапазонах измерений 200 мкА силы постоянного и переменного тока.

Пределы допускаемых дополнительных погрешностей приборов Щ4300, вызванных изменением:

- температуры окружающего воздуха от нормального значения до любого в пределах рабочих температур на каждые 10° С, равны половине пределов допускаемых основных погрешностей;

- напряжения питания от нормально значения до крайних значений рабочих напряжений, равны половине пределов допускаемых основных погрешностей;

- коэффициента гармоник измеряемого переменного сигнала от нормального значения до любого в пределах рабочих значений равен половине коэффициента гармоник.

Потребляемая мощность Щ4300 - не более 10 В·А.

Питание от сети:

- напряжением - 220±4,4 В;

- частотой - 50 Гц.

Габаритные размеры прибора:

- без ручки - 270×70×230 мм;

- с ручкой - 300×70×300 мм.

Габаритные размеры щупа индикатора - 170×25×40 мм.

Масса Щ4300:

- прибора - не более 1,7 кг;

- щупа-индикатора - не более 130 г.

Применение щупа-индикатора с дополнительным цифровым табло позволяет проводить измерения в труднодоступных местах.

При измерении переменного напряжения и тока, прибор реагирует на средневыпрямленные значения, а градуировка произведена в среднеквадратических значениях.

Условия эксплуатации Щ4300:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 86 кПа до 106 кПа (от 650 мм рт. ст. до 800 мм рт. ст.).

По устойчивости к климатическим воздействиям вольтметр Щ4300, предназначенный для районов с умеренным климатом.
