Описание товара

Щ1518

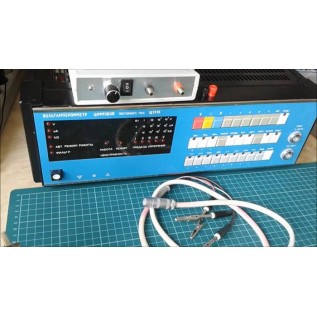

Вольтамперомметр Щ1518 цифровой постоянного тока (Щ 1518, Щ-1518, Ш1518, Ш 1518)

Для измерения напряжения постоянного тока, сопротивления постоянному току и постоянного тока.
Может производить математическую и статистическую обра­ботку результатов измерений по семи программам.
Измеряет напряжение постоянного тока U= в диапазоне 0-1000В, постоянный ток І= в диапазоне 0-10мА и сопротивление постоянному току R от 0 до 10000кОм.
Погрешность от 0,01% до 0,1%.

Назначение:
Вольтамперомметр Щ1518 цифровой постоянного тока (в дальнейшей - прибор) предназначен для измерения напряжения постоянного тока, сопротивления постоянному току и постоянного тока.
Прибор может производить математическую и статистическую обра­ботку результатов измерений по семи программам.
В приборе реализованы интерфейсные функции, обеспечивающие его работу в различных измерительных системах.
Прибор может применяться для автоматизации технологических про­цессов, а также при научных и экспериментальных исследованиях в ла­бораторных и цеховых условиях.
Прибор предназначен для эксплуатация в сухих закрытых отапливае­мых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25 °С.
Технические данные вольтамперомметров Щ1518:
Прибор измеряет напряжение постоянного тока U= в диапазоне 0-1000В, постоянный ток І= в диапазоне 0-10мА и сопротивление постоянному току R от 0 до 10000 кОм.
Каждый из диапазонов измеряемых величин имеет расширение изме­рений по конечному значению на 2 % (кроме диапазона 0-1000В).
Диапазоны измерений, ступени квантования и параметры входной цепи прибора приведены в табл. 1.
Прибор имеет два входа для измерения независимых величин.
При измерении напряжения до 110В, сопротивления постоянному току R и постоянного тока I используется гнездо ВХОД I 0...110 В IR.
Выбор диапазонов измерений ручней, автоматический и дистанцион­ный.
При работе в режиме измерения напряжения постоянного тока авто­матический выбор осуществляется от 0 до 110В .
Таблица 1
Измеряемая вели­чина
Диапазон измерений
Ступень квантования
Параметр входной цепи
Iвх, A
RBX, MОМ
Напряжение мВ, не более
Ток (через измеряемое R), мкА
U=
0-0,1В
0-1В
0-10В
1мкВ
10мкВ 100мкВ
1∙10-10
-
-
-
0-100В
0-1000В
1мВ
10мВ
-
10±0,2
-
-
I=
0-1мкА

0-10мкА

0-100мкА

0-1000мкА

0-10000мкА
10пА
100пА
1нА
10нА
100нА
-
-
100
-
R
0-1 кОм
0-10 кОм
0-100 кОм
0-1000 кОм
0-10000 кОм
10 мОм
100 мОм
1 Ом
10 Ом
100 Ом
-
-
-
100
100
10
10
1
Выбор полярности автоматический.
При работе с ручным или дистанционным выбором всех диапазонов предусмотрена индикация перегрузки установленного диапазона измере­ний.
Режимы работы:
1) режим разовых измерений, осуществляемый нажатием кнопки РАЗ;
2) режим периодических измерений, осуществляемый нажатием кноп­ки ПЕРИОД.
Отсчетное устройство прибора (дисплей) обеспечивает индикацию положения десятичного знака, полярности (при измерении напряжения) и рода измеряемой величины.
Дисплей обеспечивает шестизначную (семизначную - в диапазоне 0-0,1В) индикацию измеряемой величины при измерении 400 и 80 мс ; и пятизначную (шестизначную - в диапазоне 0-0,1В) - при времени измерения 20 мс.
Перегрузка при превышении конечных значений диапазонов измере­ний фиксируется зажиганием символа «17» перед отсчетом.
Прибор обеспечивает время измерения 400, 80 и 20 мс.
При включенном фильтре время измерения прибора не превышает 4,4 s при времени измерения 400 мс.
При автоматическом выборе диапазона измерений дополнительное время t доп, в миллисекундах, необходимое для переключения диапазо­нов измерений, рассчитывается по формуле:
tдоп = m∙t, (1)
где m- число переключаемых диапазонов измерений, t - время измерения прибора, мс.
Время математической обработки прибором результата измерения не нормируется.
Предел допускаемой относительной основной погрешности (δ)в процентах соответствует значениям, приведенным в табл. 2.
Предел допускаемой относительной дополнительной погрешности δТ, в процентах, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры от 10 до 35 °С на каждые 10 °С равен:
1) половине предела допускаемой относительной основной погреш­ности при измерении напряжения постоянного тока с временем измерения 20 мс, при измерении постоянного тока и сопротивления;
Таблица 2
Изме­ряе­мая вели­чина

Конечное значение диапазо­на изме­рений

Предел допускаемой относительной основной погрешнос­ти, δ, % для времени измерения
400 мс

80 мс
20 мс
U=
0,1В
1В
±[0,015+
0,0025(Un/Ux-1)]
±[0,015+
0,005(Un/Ux-1)]
±[0,01+
0,005х
(Un/Ux-1)]
10В
±[0,01+
0,0025(Un/Ux-1)]
±[0,01+
0,005(Un/Ux-1)]
100В
1000В
±[0,015+
0,0025(Un/Ux-1)]
±[0,015+
0,005(Un/Ux-1)]
I=
1мкА
10мкА
100мкА
1мА
10мА
±[0,1+0,01х
(In/Ix-1)]
R
1 кОм
±[0,1+0,01х
(Rn/Rx-1)]
10 кОм
100 кОм
1000 кОм
±[0,05+0,01х
(Rn/Rx-1)]
10 мОм
±[0,1+0,01х
(Rn/Rx-1)]
Примечания:
1. Un, In, Rn- конечные значения установленных диапа­зонов измерений.
2. Ux, Ix, Rx - значения измеряемой величины
2) пределу допускаемой относительной основной погрешности при измерении напряжения постоянного тока с временем измерения 80 или400 мс.
При измерении напряжения постоянного тока прибор обеспечивает коэффициент подавления помех:
1) нормального вида (помех, действующих последовательно с измеряемым напряжением), без входного фильтра:
не менее 86 дБ - для времени измерения 400 тs, не менее 80 дБ - для времени измерения 80 тs, не менее 40 дБ - для времени измерения 20 тs. При включении входного фильтра коэффициент подавления помех прибора увеличивается на 40 дБ;
2) общего вида (на сопротивлении 1 кОм, включенном последовательно с низковольтным выводом соединительного шнура, относительно корпуса прибора):
не менее 140 дБ - по постоянному току;
не менее 120 дБ - по переменному току.
Для управления работой прибора з составе измерительных систем в приборе реализованы согласно ГОСТ 26.003-80 функции SН , АН, L,T, PP, SRQ, SL, ДТ, RL, Dc.
Через разъем, расположенный на задней панели, прибор принимает информацию о роде измеряемой величины, режиме работы, диапазонах из­мерения, команду запуска. Выдает информацию о роде измеряемой величины, режиме работы, порядке, знаке и мантиссе измеряемой величины, сигнале готовности.
Питание прибора осуществляется от сети переменного тока (220±22) В частотой (50±1,0) Гц.
Мощность, потребляемая прибором от сети, не превышает 35 В.А.
Время установления рабочего режима не превышает 1 ч.
Габаритные размеры прибора 440x156x433 мм.
Масса прибора не превышает 12 кг.
