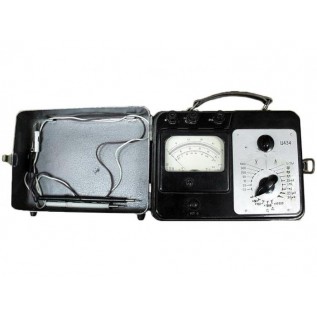

Прибор комбинированный Ц434

Также этот прибор может называться: Ц-434, Ц 434, Цчзч, ts434, ts-434, ts 434.

Ц434 прибор комбинированный предназначен для измерения тока и напряжения в цепях постоянного и переменного тока, сопротивления постоянному току.

Технические характеристики Ц434:

Пределы измерений:

- напряжение постоянного тока - 0,5 В; 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- напряжение переменного тока - 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- постоянный ток - 50 мкА; 250 мкА; 1 мА; 5 мА; 25 мА; 100 мА; 0,5 А; 2,5 А; 5 А; 25 А;

- переменный ток - 250 мкА; 1 мА; 5 мА; 25 мА; 100 мА; 0,5 А; 2,5 А; 5 А; 25 А;

- сопротивление постоянному току - 3 кОм; 30 кОм; 300 кОм; 3 МОм; 30 МОм.

Частотный диапазон Ц434 - от 45 Гц до 10 кГц.

Класс точности - 1; 1,5; 2,5.

Основная погрешность:

- при измерении постоянного тока и напряжения - не более ±1%;

- при измерении переменного тока и напряжения - не более ±2,5%;

- при измерении сопротивления - не более ±1,5%.

Потребляемый прибором Ц434 ток па пределах измерения напряжения:

- постоянного тока - 50 мкА;

- переменного тока на пределе 2,5 В - 5 мА;

- переменного тока на пределе 10 В - 1 мА;

- переменного тока на остальных пределах - 0,5 мА.

Корпус прибора со съемной крышкой - металлические.

Подвижная часть укреплена на растяжках.

Отсчетное устройство - стрелочный указатель.

Длина шкалы - 77 мм.

Время успокоения подвижной части Ц434 - не более 4 с.

Габаритные размеры - 150×240×200 мм.

Масса - 2,6 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +40° С.

Температура окружающего воздуха для омметра - от -20° С до +40° С.

Относительная влажность при температуре +30° С - до 80%.

Атмосферное давление - от 86 кПа (650 мм рт. ст.) до 106 кПа (800 мм рт. ст.).

По устойчивости к механическим воздействиям приборы Ц434 относятся к обыкновенным с повышенной прочностью.

По степени защищённости от внешних магнитных влияний прибор относится к категории - II.

Брызгозащищенный.
