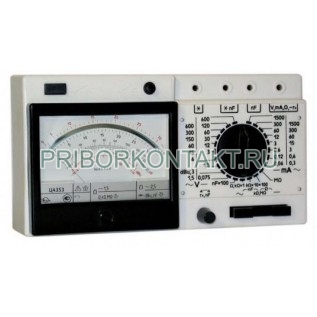

Комбинированный прибор Ц4354М1 (Ц4354 М1, Ц4354-М1, Ц 4354 М1, Ц-4354-М1) - универсальный электроизмерительный прибор с автоматической защитой от электрических перегрузок. Предназначен для измерения тока и напряжения в цепях постоянного и переменного тока синусоидальной формы, сопротивления постоянному току, электрической емкости и относительного уровня передачи напряжения переменного тока. Дополнительно прибор применяется для проверки биполярных транзисторов по ряду параметров, что делает его удобным инструментом для наладки и ремонта радиоэлектронной аппаратуры.

Назначение и области применения

• Измерение силы тока и напряжения в цепях постоянного тока.
• Измерение силы тока и напряжения в цепях переменного тока синусоидальной формы.
• Измерение сопротивления постоянному току.
• Измерение электрической емкости.
• Контроль относительного уровня передачи по напряжению переменного тока.
• Проверка работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт.
• Оценка статистического коэффициента передачи тока h21E в схеме с общим эмиттером (в диапазонах измерения сопротивления).
• Измерение обратных токов транзистора: ICBO, IEBO, ICEO (при разомкнутой базе) и ICES (при короткозамкнутых эмиттере и базе) - в диапазонах измерения силы постоянного тока.

Функции и особенности

• Автоматическая защита от электрических перегрузок - снижает риск повреждения прибора при ошибках подключения.
• Автономное питание - удобно для выездной диагностики и работы без сети.
• Поддержка измерений в частотном диапазоне 45 Гц - 10 кГц при работе с переменными сигналами.
• Совмещает электрические измерения и базовые испытания транзисторов - полезно для сервисных работ.

Технические характеристики

Класс точности

• Класс точности - 1,0; 1,5.

Диапазоны измерений

• Сила постоянного тока - 0,3 мА - 15 А.
• Сила переменного тока - 1,5 мА - 15 А.
• Постоянное напряжение - 0,075 В - 1200 В.
• Переменное напряжение - 0,3 В - 1200 В.
• Сопротивление постоянному току - 0,2 кОм - 5 МОм.
• Частотный диапазон - 45 Гц - 10 кГц.

Входные параметры

• Входное сопротивление при измерении постоянного напряжения - не менее 81 кОм/В.
• Входное сопротивление при измерении переменного напряжения - 7,7 кОм/В.

Питание

• Питание - автономное, встроенный источник - три элемента 316.

Конструкционные особенности

Прибор Ц4354М1 построен на магнитоэлектрическом измерительном механизме на растяжках ПлСр20-0г1 при натяжении 30±5 г. Используется внутрирамочный магнит, ток полного отклонения - 10 мкА. Сопротивление подвижной рамки - 2000 Ом. Обмотка рамки содержит 730-750 витков провода ПЭВ-1 0,02, что обеспечивает стабильность показаний и приемлемую чувствительность в широком наборе режимов.

Габариты и масса

• Габаритные размеры - 215 x 115 x 90 мм.
• Масса - 0,95 кг.

Условия эксплуатации

• Температура окружающего воздуха - от -10°C до +40°C.
• Относительная влажность - до 80% при температуре +25°C.
• Атмосферное давление - 84 кПа - 106,7 кПа.

Эксплуатация и практические замечания

• Для получения корректных результатов в режиме AC следует учитывать рабочую полосу частот 45 Гц - 10 кГц и синусоидальную форму сигнала.
• В режимах проверки транзисторов важно соблюдать допустимую рассеиваемую мощность до 150 мВт и корректно выбирать диапазоны, так как измерения обратных токов выполняются через токовые диапазоны DC.
• Автономное питание от трех элементов 316 удобно для длительной работы, но при снижении напряжения питания возможен рост погрешности - элементы рекомендуется менять комплектом.

Преимущества

• Широкий набор измерений: ток, напряжение (DC/AC), сопротивление, емкость, относительный уровень передачи.
• Автоматическая защита от перегрузок повышает надежность в сервисной эксплуатации.
• Компактный переносной формат: 215 x 115 x 90 мм при массе 0,95 кг.
• Дополнительные функции тестирования биполярных транзисторов - полезно для радиомонтажа и ремонта.
• Высокое входное сопротивление в режиме DC (не менее 81 кОм/В) снижает влияние прибора на измеряемую цепь.
