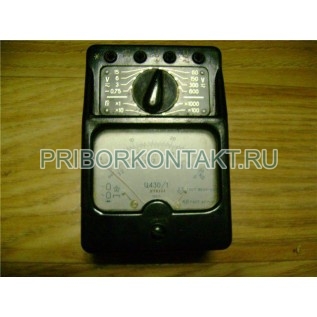

Прибор комбинированный Ц430

Также этот прибор может называться: Ц-430, Ц 430.

Ц430 прибор комбинированный применяется для непосредственного измерения напряжения в цепях постоянного и переменного токов, а также сопротивления постоянному току.

Тестеры Ц430 оснащены измерительным механизмом магнитоэлектрической системы с внутрирамочным магнитом. Принцип действия этих механизмов основан на взаимодействии измеряемого тока, протекающего по проводникам подвижной катушки, с магнитным полем постоянного магнита.

Технические характеристики Ц430:

Пределы измерения напряжения постоянного тока - от 0,75 В до 600 В.

Пределы измерения напряжения переменного тока - от 3 В до 600 В.

Пределы измерения сопротивления постоянному току - от 3 кОм до 3 МОм.

Частотный диапазон - от 45 Гц до 20000 Гц.

Класс точности Ц430 - 2,5.

Внутреннее сопротивление при измерении напряжения - 8 кОм/В.

Рабочее положение - горизонтальное.

Допустимое отклонение - ±2%.

Изменение показаний приборов при отклонении их рабочего положения от горизонтального на 10° в любом направлении не превышает допускаемой погрешности.

Изменения показаний тестеров Ц430, вызванные изменением частоты от границ номинальных областей до любых значений в расширенных областях частот при измерении переменного тока и напряжения, относительного уровня переменного напряжения, не превышают допустимых значений основных погрешностей.

Погрешность измерений, вызванная отклонением формы кривой тока или напряжения от практически синусоидальной под влиянием второй, третьей или пятой гармонических составляющих, равной 5% действующих значении измеряемого тока или напряжения, не превышает значения основной погрешности.

Изоляция приборов между всеми изолированными электрическими цепями и корпусом приборов при нормальных значениях температуры и влажности выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы и частотой 50 Гц.

Габаритные размеры - 128×88×50 мм.

Масса Ц430 - не более 0,45 кг.

Условия эксплуатации Ц430:

Температура воздуха - от +15° С до +25° С.

Относительная влажность - 80%.

Форма кривой напряжения - синусоидальная.

Изготовитель гарантирует соответствие приборов Ц430 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
