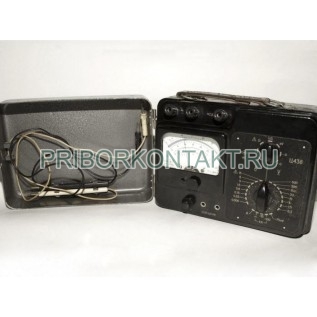

Прибор комбинированный Ц438

Также этот прибор может называться: Ц-438, Ц 438, Цчз8, ts438, ts-438, ts 438.

Ц438 прибор комбинированный предназначен для измерения тока и напряжения в цепях постоянного и переменного тока, импульсного напряжения и тока инфранизких частот, сопротивления постоянному току.

Технические характеристики Ц438:

Пределы измерений:

- напряжение постоянного тока - 0,075 В; 0,3 В; 1,5 В; 6 В; 15 В; 30 В; 150 В; 300 В; 600 В;

- напряжение переменного тока - 0,3 В; 1,5 В; 6 В; 15 В; 30 В; 150 В; 300 В; 600 В;

- сила постоянного и переменного тока - 0,006 А; 0,03 А; 0,15 А; 0,6 А; 1,5 А; 3 А; 6 А; 15 А;

- сопротивление постоянному току - 0,1 кОм; 10 кОм; 100 кОм; 1000 кОм.

Класс точности Ц438 при измерении:

- постоянного тока и напряжения - ±1,5;

- переменного тока и напряжения - ±4;

- сопротивления - ±2,5.

Частотный диапазон - от 45 Гц до 10 кГц.

Внутренне сопротивление при измерении напряжения - 0,67 кОм/В.

Напряжение при измерении тока - 0,5 В.

Ток полного отклонения при измерении напряжения:

- постоянного тока в пределах от 0,075 В до 1,5 В - 0,3 мА;

- постоянного тока в пределах от 6 В до 600 В - 1,5 мА;

- переменного тока в пределах 0,3 В - 5 мА;

- переменного тока в пределах 1,5 В - 1 мА;

- переменного тока в пределах от 6 В до 600 В - 1,5 мА.

Погрешность Ц438 при измерении:

- на постоянном токе - ±1,5%;

- на переменном токе - ±2,5%;

- сопротивления - ±2,5%.

Габаритные размеры - 200×250×115 мм.

Масса - не более 2,5 кг.

Приборы Ц438 имеют магнитоэлектрическую систему с подвижной рамкой на растяжках, выпрямительную, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +40° С.

Относительная влажность - до 90%.

По устойчивости к механическим воздействиям ампервольтметр Ц438 относится к обыкновенным, повышенной прочности.

Брызгозащищенный.
