Прибор Ц4353

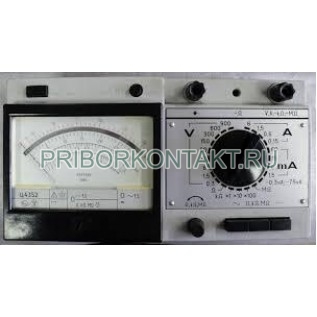

Прибор комбинированный Ц4353

Прибор Ц4353 (Ц-4353, Ц 4353) - комбинированный электроизмерительный прибор с автоматической защитой от электрических перегрузок. Предназначен для измерений тока и напряжения постоянного и переменного тока синусоидальной формы, сопротивления постоянному току. Дополнительно Ц4353 измеряет электрическую емкость и относительный уровень передачи напряжения переменного тока, поэтому подходит для наладки, ремонта и эксплуатационного контроля электро- и радиоаппаратуры.

Назначение и применение

• Измерение напряжения постоянного тока в широком ряду пределов - от 0,075 В до 600 В.
• Измерение напряжения переменного тока (синусоида) - от 1,5 В до 600 В.
• Измерение силы тока постоянного и переменного тока - от десятков микроампер до 1500 мА.
• Измерение сопротивления постоянному току - от 0,3 кОм до 5000 кОм.
• Измерение электрической емкости - до 0,5 мкФ.
• Контроль относительного уровня передачи - от -10 дБ до +12 дБ.

Функции и особенности

• Автоматическая защита от электрических перегрузок - повышает живучесть прибора при ошибках коммутации.
• Комбинация измерений DC/AC, сопротивления, емкости и уровня передачи - один прибор закрывает типовые сервисные задачи.
• Нормированное время установления показаний - не более 4 с.
• Работа в расширенных климатических условиях: -10 до +40 °С, влажность до 90% при 30 °С.

Технические характеристики

Напряжение постоянного тока

• Диапазоны: 0,075 В; 1,5 В; 3 В; 6 В; 15 В; 30 В; 60 В; 150 В; 300 В; 600 В.
• Допускаемая основная погрешность: ±1,5%.
• Потребляемый ток, не более: 0,065 мА (на 0,075 В); 0,055 мА (на 1,5-600 В).

Напряжение переменного тока

• Диапазоны: 1,5 В; 3 В; 6 В; 15 В; 30 В; 60 В; 150 В; 300 В; 600 В.
• Допускаемая основная погрешность: ±2,5%.
• Потребляемый ток, не более: 5,2 мА (на 1,5 В и 3 В); 0,65 мА (на 6 В); 0,55 мА (на 15-600 В).

Сила тока постоянного тока

• Диапазоны: 0,06 мА; 0,12 мА; 0,6 мА; 3 мА; 15 мА; 60 мА; 300 мА; 1500 мА.
• Допускаемая основная погрешность: ±1,5%.
• Потребляемый ток, не более: 0,8 мА (на 0,06 мА); 0,5 мА (на 0,12-1500 мА).

Сила тока переменного тока

• Диапазоны: 0,6 мА; 3 мА; 15 мА; 60 мА; 300 мА; 1500 мА.
• Допускаемая основная погрешность: ±2,5%.
• Потребляемый ток, не более: 1,5 мА.

Сопротивление постоянному току

• Диапазоны: 0,3 кОм; 5 кОм; 50 кОм; 500 кОм; 5000 кОм.
• Допускаемая основная погрешность: ±1,5%.
• Потребляемый ток, не более: 70 мА (0,3 кОм); 7 мА (5 кОм); 0,7 мА (50 кОм); 0,07 мА (500 кОм и 5000 кОм).

Электрическая емкость

• Диапазон: 0,5 мкФ.
• Допускаемая основная погрешность: ±2,5%.
• Потребляемый ток, не более: 0,21 мА.

Относительный уровень передачи

• Диапазон: от -10 дБ до +12 дБ.
• Допускаемая основная погрешность: ±2,5%.
• Потребляемый ток, не более: 5,2 мА.

Условия эксплуатации

• Температура окружающего воздуха: от -10 до +40 °С.
• Относительная влажность: до 90% при 30 °С.
• Время установления показаний: не более 4 с.

Габариты и масса

• Габаритные размеры: 115 x 215 x 90 мм.
• Масса: 1,5 кг.

Конструкция и эксплуатация

• При работе с измерениями AC корректный результат обеспечивается при синусоидальной форме сигнала.
• При измерении сопротивлений и емкости важны надежный контакт щупов и отсутствие параллельных утечек в схеме.
• Автоматическая защита снижает риск повреждения при перегрузках, но корректный выбор предела измерений остается обязательным для точности.

Преимущества

• Комбинированные измерения: U/I (DC и AC), R, C и уровень передачи в дБ.
• Автоматическая защита от перегрузок - практично для сервисных работ.
• Работа в широком температурном диапазоне и при повышенной влажности.
• Компактные габариты 115 x 215 x 90 мм при массе 1,5 кг.
