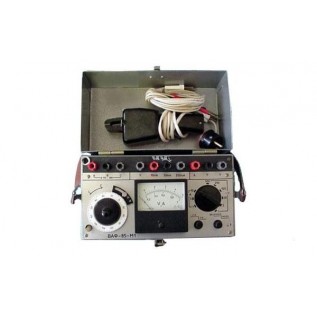

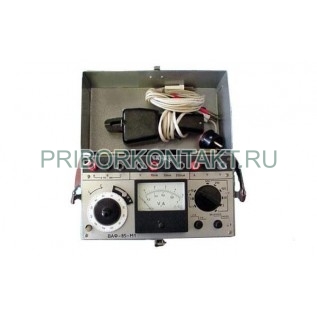

Вольтамперфазометр ВАФ-85

Также этот прибор может называться: ВАФ85, ВАФ 85.

ВАФ-85 вольтамперфазометр предназначается для измерения значения и фазы переменного напряжения и тока, а также для определения чередования фаз.

Снабжен измерительным прибором магнитоэлектрической системы.

Измеряемый ток - от 0,2 А до 10 А.

Прибор ВАФ-85 имеет фазоуказатель, который представляет собой сельсин с трехфазным статором и заторможенным ротором. Ротор можно вращать рукой с помощью лимба. В зависимости от положения лимба изменяется фаза напряжения, индуктированного в обмотке ротора, относительно напряжения питания статора сельсина.

На панели ВАФ-85 расположены лимб фазорегулятора, на котором нанесены деления в градусах, и кнопка его тормоза.

Лицевая сторона измерительного прибора имеет четыре переключателя:

- переключатель В1 на два положения - измерение токов с разрывом и без разрыва цепи с помощью электроизмерительных клещей;

- переключатель В2 на два положения - измерение значений величин и определение фазы;

- сдвоенный переключатель В3-В4 - для изменения пределов измерения.

В верхней части ВАФ-85 выведены зажимы А, В, С для подключения к фазорегулятору трехфазной системы напряжений. Зажимы U, * и I используются для измерения напряжений и токов. К зажимам * и I подключаются электроизмерительные клещи, которые представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является провод с током.

По положению лимба можно определить фазу измеряемого тока - прибор показывает угол между вектором напряжения Uab и вектором тока или напряжения, подаными на зажимы *- I или *- U. При этом должно соблюдаться условие синхронности трехфазной системы, напряжений питания статора сельсина и измеряемого тока или напряжения (питание от одной сети).
