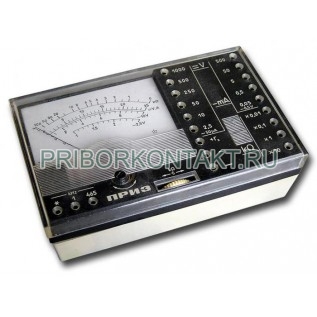

Прибор бытовой «Приз» Ц4323

Также этот прибор может называться: Ц-4323, Ц 4323, Цчз2з, ts4323, ts-4323, ts 4323.

Ц4323 прибор бытовой «Приз» предназначен для измерения тока и напряжения в цепях постоянного и переменного тока синусоидальной формы, сопротивления постоянному току и определения работоспособности трактов усилителей радиотехнических устройств.

Технические характеристики Ц4323:

Пределы измерения:

- напряжения постоянного тока - 0,5 В; 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- напряжения переменного тока - 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- силы постоянного тока - 0,05 мА; 0,5 мА; 5 мА; 50 мА; 500 мА;

- силы переменного тока - 0,05 мА;

- сопротивления постоянному току - 0,5 кОм; 5 кОм; 50 кОм; 500 кОм.

Входное сопротивление прибора при измерении постоянного и переменного напряжения - 20 000 Ом/В.

Основная погрешность определяется при нормальных значениях влияющих величин:

- от конечного значения шкалы при измерении на постоянном и переменном токе - не более ±5%;

- от длины рабочей части шкалы, равной 65 мм, при измерении сопротивления - не более ±5%.

Нормальное значение влияющей величины:

- рабочее положение при измерениях прибором - горизонтальное ±2°;

- рабочее положение при работе с генератором - произвольное;

- напряжение при измерении сопротивления постоянному току - от 2,7 В до 3,8 В;

- частота при измерении тока или напряжения - любое в номинальной области;

- форма кривой тока или напряжения - синусоидальная с коэффициентом искажения не более 2%;

- сопротивление нагрузки генератора - не менее 50 кОм.

Падение напряжения на приборе «Приз» Ц4323:

- на постоянном токе - не более 1,2 В;

- на переменном токе - не более 3 В.

Потребление от источника питания и значение тока в измеряемом сопротивлении на пределах 0,5 кОм; 5 кОм; 50 кОм; 500 кОм - не более 75 мА; 7,5 мА; 0,75 мА; 0,075 мА соответственно.

Максимальное потребление тока от источника питания при работе генератора - не более 100 мА.

Параметры встроенного генератора прибора при нормальных значениях влияющих величин:

- выход напряжения низкой частоты (НЧ) - непрерывная генерация импульсного напряжения, близкого к прямоугольной форме, частоты - 1 кГц ±20%;

- выход напряжения промежуточной частоты (ПЧ) - непрерывная генерация напряжения, близкого к синусоидальным колебаниям, модулированного непрерывным импульсным напряжением, форма которого близка к прямоугольной, частоты - 465 кГц ±10%;

- коэффициент глубины амплитудной модуляции (М) на выходе ПЧ - от 20% до 90%;

- амплитудное значение выходного напряжения на каждом из выходов - не менее 0,5 В.

Номинальная и расширенная области частот Ц4323:

Приборы Ц4323 изменяют свои показания от:

- изменения частоты от границы номинальной области до любого значения в смежной части расширенной области;

- изменения формы кривой до 10%, влияния постоянного магнитного поля до 400 А/м - не более допускаемого значения основной погрешности (от одного из перечисленных влияний).

Изменение показаний тестера Ц4323 при изменении температуры от нормальной до любой в пределах рабочих температур на каждые 10° С - не более ±5%.

Изменение показаний от наклона на 10° - не более ±2,5%.

Изменение частоты выходного напряжения генератора, вызванное изменением сопротивления активной нагрузки от нормального значения до 2 кОм:

- на выходе НЧ - не более ±10%;

- на выходе ПЧ - не более ±1%.

Изменение коэффициента глубины амплитудной модуляции, вызванное изменением температуры окружающего воздуха от нормального значения до любого в пределах рабочих температур - от 20% до 90%.

Габаритные размеры - не более 145×90×42 мм.

Масса прибора Ц4323 - не более 450 г.

Условия эксплуатации:

Температура окружающей среды - от +10° С до +35° С.

Основная погрешность прибора нормируется в диапазоне температур - от +15° С до +25° С.

Относительная влажность при температуре воздуха +30° С - до 80%.

Атмосферное давление - от 61,34 кН/м² до 104 кН/м² (от 460 мм рт. ст. до 780 мм рт. ст.).

Предельные условия транспортирования Ц4323:

- температура окружающего воздуха - от -40° С до +60° С;

- относительная влажность при +30° С - до 95%.
