Ц4311

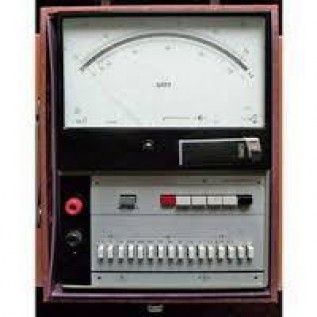

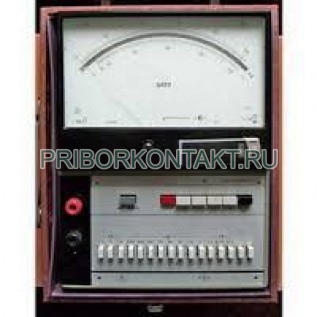

Ампервольтметр Ц4311 прибор комбинированный (Ц 4311, Ц-4311)

Предназначен для измерения тока и напряжения в цепях постоянного и переменного токов.

Ампервольтметр Ц4311 предназначен для измерения тока и напряжения в цепях постоянного и переменного токов частотой 45...16 000 Гц.

Прибор комбинированный Ц4311 можно использовать как образцовый при поверке Других комбинированных приборов.

Входное сопротивление прибора 3,3 кОм/В при измерении постоянного напряжения и 3 кОм/В при измерении переменного напряжения.

В приборе Ампервольтметры Ц4311 применен измерительный механизм магнитоэлектрической системы с внешним магнитом.
Рамка подвешена на растяжках ПлСр-20М 1,0 при натяжении 100±20 г.
Ток полного отклонения 300 мкА. сопротивление рамки не более 75 Ом (180 витков провода ПЭС-1 0,06).
Встроенная батарея 3336 (или 3336Л) служит для питания узла защиты от перегрузок.

Сопротивление всех резисторов, за исключением R17, R24, R26. R28, R32, R33, R39, R45, должно соответствовать указанному в перечне элементов к принципиальной электрической схеме прибора

Габаритные размеры: 225х295х125мм, масса прибора Ц4311 – 4 кг.

Примечание. Основная погрешность ±0,5%.

Примечания:
1. Основная погрешность ±1 %
2. Номинальная частотная область 45.. 60 Гц.
