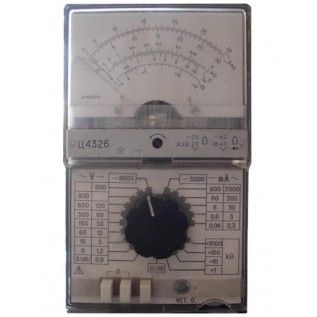

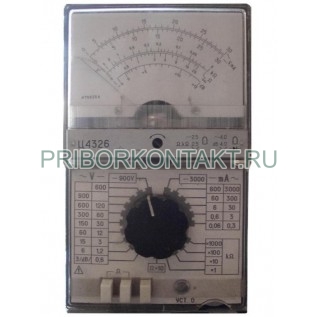

Прибор комбинированный Ц4326

Также этот прибор может называться: Ц-4326, Ц 4326, Цчз26, ts4326, ts-4326, ts 4326.

Ц4326 прибор комбинированный предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока синусоидальной формы, сопротивления постоянному току и относительного уровня напряжения переменного тока.

Технические характеристики Ц4326:

Пределы измерений:

- постоянного тока - 0,06 мА; 0,6 мА; 6 мА; 60 мА; 600 мА; 3 А;

- постоянного напряжения - 0,06 В; 1,2 В; 3 В; 12 В; 30 В; 60 В; 120 В; 600 В; 900 В; 1200 В;

- переменного тока - 0,3 мА; 3 мА; 30 мА; 300 мА; 3 А;

- переменного напряжения - 3 В; 6 В; 15 В; 60 В; 150 В; 300 В; 600 В; 900 В;

- сопротивления постоянному току - 0,2 кОм; 0,3 кОм; 2 кОм; 5 кОм; 20 кОм; 50 кОм; 200 кОм; 500 кОм; 2 МОм; 5 МОм;

- относительного уровня переменного напряжения - от -20 дБ до +3 дБ; от -5 дБ до +12 дБ.

Класс точности:

- на постоянном токе и напряжении - 2,5;

- на переменном токе и напряжении - 4;

- сопротивления - 2,5.

Допускаемая основная погрешность Ц4326:

- силы постоянного тока - ±2,5%;

- напряжения постоянного тока - ±2,5%;

- силы переменного тока - ±4%;

- напряжения переменного тока - 4%;

- сопротивления постоянному току - ±2,5%;

- относительного уровня переменного напряжения - ±4%.

Напряжение электрохимического источника тока:

- внутреннего - от 1,3 В до 1,7 В;

- внешнего - от 11,7 В до 15,3 В.

Ток полного отклонения при измерении напряжения, падение на напряжении на зажимах приборов при измерении силы тока и ток потребления от электрохимических источников питания представлены в таблице:

Область частот приборов Ц4326:

Внутренне сопротивление при измерении напряжения Ц4326:

- постоянного - 20 кОм/В;

- переменного - 4 кОм/В.

Габаритные размеры - 162×98×62 мм.

Масса - 0,6 кг.

Приборы Ц4326 имеют магнитоэлектрическую систему с подвижной рамкой на растяжках, выпрямительную, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при температуре +30° С - до 90%.

Атмосферное давление - от 86 кПа до 106 кПа (от 650 мм рт. ст. до 800 мм рт. ст.).
