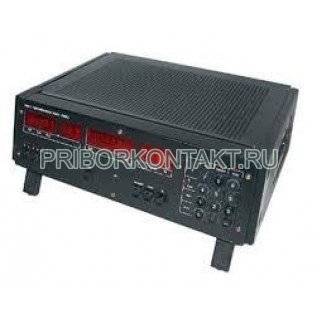

Мост измерительный ЦЕ5002

ЦЕ5002

Мост переменного тока ЦЕ5002

Также это изделие может называться: ЦЕ-5002, ЦЕ 5002, tse5002, tse-5002, tse 5002.

ЦЕ5002 мост переменного тока предназначен для автоматических измерений емкости и тангенса угла потерь конденсаторов, а также для измерений проводимости и остаточной емкости высокоомных резисторов.

Сфера применения: промышленный контроль радиокомпонентов, научные исследования.

Мост обеспечивает:

- автоматизацию процесса измерений;

- режим калибровки по внешней образцовой мере;

- режим слежения.

Технические характеристики ЦЕ5002:

Диапазон измерений емкости - от 10^-15 Ф до 2·10^-2 Ф.

Диапазон измерений тангенса угла потерь (при емкости от 10^-11 Ф до 2·10^-2 Ф) - от 2·10^-5 до 1.

Диапазон измерений проводимости (при емкости от 10^-15 Ф до 2·10^-11 Ф) - от 5·10^-12 См до 4·10^-8 См.

Рабочая частота - 1 кГц.

Значение основной погрешности при измерении емкости на основных диапазонах - 0,02%.

Значение основной погрешности при измерении тангенса угла потерь - 0,2%.

Время измерения изделий мосты ЦЕ5002 - 1 с.

Аддитивная составляющая погрешности измерений тангенса угла потерь благодаря калибровки по внешней образцовой мере снижена до - ± 1·10^-5.

Электропитание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±1 Гц.

Потребляемая мощность - не более 45 В·А.

Габаритные размеры - 490×130×410 мм.

Масса ЦЕ5002 - не более 12,5 кг.
