Мост измерительный Р5023

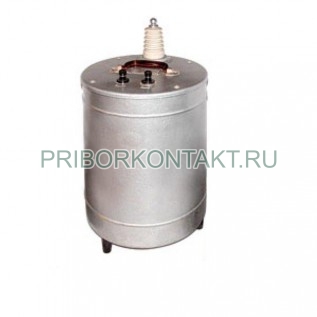

Конденсатор Р5023 воздушный образцовый (Р-5023, Р 5023, p5023, p-5023, p 5023)

Конденсатор Р5023 воздушный образцовый входит в комплект поставки прибора мост переменного тока Р5026М. Применяется при работе моста на высоком напряжении в качестве образцового плеча измерительной схемы.

Технические характеристики изделий конденсаторы Р5023 воздушные образцовые:

Номинальное значение емкости - 50пФ;

Пределы допускаемого отклонения емкости конденсатора от номинального значения - ±3пФ;

Погрешность определения действительного значения емкости Р5023 - ±0,08%;

Значение тангенса угла диэлектрических потерь - 5?10^-5;

Изоляция конденсатора между высокопотенциальным выводом и низкопотенциальным зажимом, а также между зажимом, соединенным с корпусом и металлическим основанием, на котором установлен конденсатор, выдерживает в течение 5мин. действие испытательного напряжения переменного тока 15кВ частотой 50Гц±1Гц;

Сопротивление изоляции Р5023 между соединенными вместе высоковольтным выводом и низкопотенциальным зажимом, а также между корпусом и металлическим основанием, на котором установлен конденсатор - не менее 500 МОм;

Габариты Р5023 - диаметр - 315мм, высота - 565мм;

Масса - 18кг.
