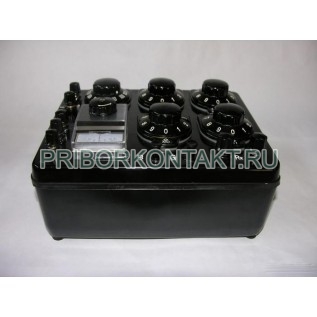

Мост измерительный Р333

Мост постоянного тока Р333 (Р-333, Р 333, p333, p 333, p-333) предназначен для измерения сопротивлений и выполнения поисковых работ на кабельных линиях с применением мостовых схем.

Мост Р333 используется для:

а) измерения сопротивлений по схеме одинарного моста;

б) определения места повреждения кабеля посредством петли Варлея;

в) определения места повреждения кабеля посредством петли Муррея;

г) измерения ассиметрии проводов;

д) использования моста как магазина сопротивлений.

Диапазоны измерения: от 1 до 99990 Ом; от 1·10^-1 до 0,9999 Ом; от 5·10^-3 до 0,0999 Ом; от 10⁵ до 999900 Ом.

Классы точности: 0,5; 1,0; 5,0.

Мост постоянного тока Р333 предназначен для работы при температуре окружающего воздуха от 10 до 35°С и относительной влажности воздуха до 80%.

Нормальная температура эксплуатации: 20±5°С при работе моста в классе 0,5; от 10 до 35°С при работе моста в классах 1,0 и 5,0.

Р333 Т4.2 (экспортное тропическое исполнение) предназначен для работы в сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С.

Класс точности моста и допускаемая основная погрешность показаний (в процентах от номинального значения измеряемого сопротивления) не превышают значений, указанных в таблице.

Сопротивление ступени старшей декады плеча сравнения - 1000 Ом. Сопротивление плеч отношения - не менее 1 Ом.

Начальное сопротивление магазина сравнительного плеча (при установке всех декад на ноль) - не более 0,02 Ом. Вариация начального сопротивления, вызванная изменением переходных сопротивлений и контактов переключающих устройств - не более 0,003 Ом.

Изменение погрешности показаний моста Р333 при изменении температуры в указанных пределах - не более половины допустимого значения основной погрешности на каждые 5°С изменения температуры.

Сопротивление изоляции между токоведущими цепями и корпусом - 200 МОм (при оговоренных температуре и влажности). Изоляция выдерживает испытательное напряжение 500 В практически синусоидальной формы частотой 50 Гц в течение 1 минуты.

Рычажные переключатели выдерживают 50000 ходов без дефектов.

Габаритные размеры - не более 300×230×150 мм. Масса - не более 5 кг.
