Описание товара

Р577

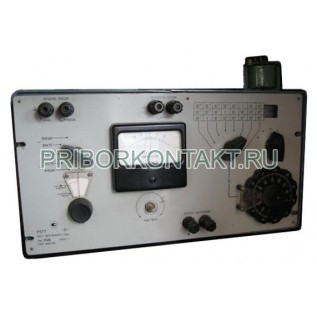

Мост переменного тока Р577 (Р-577, Р 577, p577, p-577, p 577)
Мост переменного тока Р577 предназначен для измерений на переменном токе частоты от 40Гц до 20000Гц емкости, индуктивности, сопротивления постоянному и переменному току.
Технические характеристики приборов мосты переменного тока Р577:
Класс точности - 1,0;
Частота прибора мост переменного тока Р577 - 40Гц-20000Гц;
Основные технические характеристики прибора мост переменного тока Р577 приведены в таблице 1, таблице 2, таблице 3;
Таблица 1 Основные технические характеристики прибора мост переменного тока Р577
Диапазон измерений прибора мост переменного тока Р577 Погрешность измерений индуктивности Диапазон рабочих частот
индуктивности добротности (при f=1кГц) в схеме замещения
последовательной параллельной
10-3мГн-10-2мГн
10-2мГн-10-1мГн
10-1мГн-1мГн
 0,2-5,5
2-5
2-50
 - ±(2+9·10-3/L)% 800Гц-20000Гц
500Гц-5000Гц
500Гц-5000Гц
±(1+6·10-3/L)%
1мГн-10мГн
10мГн-102мГн
102мГн-103мГн
103мГн-104мГн
 2-50
2-50
2-50
-
 20-200
20-200
20-200
-
 500Гц-5000Гц
500Гц-2500Гц
500Гц-1000Гц
200Гц-800Гц
104мГн-1,1·105мГн - - ±2% 40Гц-200Гц
Примечание:
- при работе от встроенного генератора рабочая частота равна 1000Гц;
- L - значение индуктивности, мГн;
Таблица 2 Основные технические характеристики прибора мост переменного тока Р577
Диапазон измерений прибора мост переменного тока Р577 Погрешность измерений индуктивности Диапазон рабочих частот
емкости угла диэлектрических потерь, рад (при f=1кГц) в схеме замещения
последовательной параллельной
10-6мкФ-10-4мкФ
10-4мкФ-10-3мкФ
10-3мкФ-10-2мкФ
 10-3
10-3-10-2
10-2-10-1
 -
-
2·10-2-1
 ±(2+3·10-5/С)% 800Гц-20000Гц
500Гц-5000Гц
500Гц-5000Гц
±(1+2·10-5/С)%
10-2мкФ-10-1мкФ
10-1мкФ-1мкФ
1мкФ-10мкФ
10мкФ-102мкФ
 2-50
2-50
2-50
-
 2·10-2-1
2·10-2-1
2·10-2-1
-
 500Гц-5000Гц
500Гц-2500Гц
500Гц-1000Гц
200Гц-800Гц
102мкФ-1,1·103мкФ - - ±2% 40Гц-200Гц
Примечание:
- при работе от встроенного генератора рабочая частота равна 1000Гц;
- С - значение емкости, мкФ;
Таблица 3 Основные технические характеристики прибора мост переменного тока Р577
Диапазон измерений Погрешность измерений прибора мост переменного тока Р577 Напряжение на зажимах до включения измеряемого сопротивления
на постоянном токе на частоте f=1000Гц на постоянном токе на переменном токе
0,1 Ом-1 Ом
1 Ом-10 Ом
10 Ом-102 Ом
102 Ом-103 Ом
103 Ом-104 Ом
104 Ом-105 Ом
105 Ом-106 Ом
106 Ом-1,1·107 Ом
 ±(0,02R±0,02)%
±0,02R%
±0,01R%
±0,01R%
±0,01R%
±0,02R%
±0,05R%
±0,05R%
 -
±20Гц
±10Гц
±10Гц
±20Гц
-
-
-
 10В
10В
10В
20В
20В
20В
250В
250В
 -
4В
4В
4В
4В
-
-
-
Температура окружающего воздуха - от 10ºС до 35ºС;
Относительная влажность - до 80% при температуре 30ºС;
Габариты прибора мост переменного тока Р577 - 420х235х270мм;
Масса - 9кг;
Наработка на отказ - не менее 3000 часов;
Изготовитель гарантирует соответствие качества прибора мост переменного тока Р577 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
