Мост измерительный Р38

Реохордный мост Р38 (Р-38; Р 38; р38; р 38; р-38)

Реохордный мост Р38 - переносной уравновешенный прибор со ступенчато регулируемым плечом сравнения и плавно регулируемым плечом отношений, предназначен для измерения сопротивления твердых проводников на постоянном токе.

Класс точности прибора: 1,5; 5;

Пределы измерения моста Р38: от 0,3Ом до 30000Ом.

С помощью электролитической приставки Х-38 мост может быть использован для определения удельной электропроводности водных растворов электролитов.

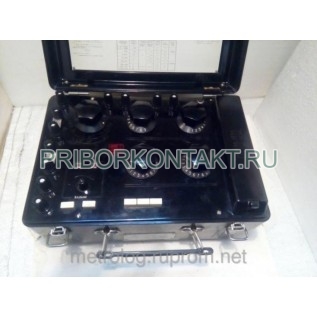

Схема моста Р38 (Рисунок 1.) смонтирована в одном ящике, на верхней панели которого установлен: переключатель сопротивления сравнительного плеча; переключатель гальванометра; нуль-гальванометр; зажимы для подключения электролитической ячейки; зажимы для подключения внешнего нуль-индикатора; шкала отсчета отношения плеч; индикаторная лампочка; зажимы для подключения генератора повышенной частоты; переключатель питания; рукоятка регулирования отношения плеч, а сбоку прибора предусмотрено гнездо для подключения в сеть переменного тока.

Габаритные размеры:

- Р38 - 310х270х160мм;

- Х-38 - 150х100х75мм.

Вес моста:

- Р38 - 6кг;

- Х-38 - 100кг.

Технические характеристики реохордного моста Р38

При работе на переменном токе питание осуществляется от сети переменного тока с частотой от 50 до 500Гц с напряжением 127 или 220В. Максимальная мощность, потребляемая мостом Р38 от сети составляет 5Вт.

При работе на постоянном токе питание прибора Р38 осуществляется от внешней батареи с напряжением от 1,2 до 1,5В при измерении сопротивления от 0,3 до 3000Ом и с напряжением от 2,4 до 3В при измерении сопротивлений от 3000 до 30000Ом.

Рабочая область показаний реохордных мостов Р38 при работе на переменном и постоянном токе находится в пределах от 0,3 до 30000Ом, что обеспечивает при применении соответствующих электролитических ячеек возможность измерения удельной электропроводности различных электролитов.

Мосты Р38 предназначаются для работы при температуре окружающего воздуха от +10?С до +35?С, при относительной влажности до 80%.
