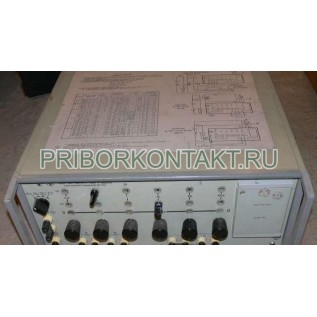

Мост измерительный Р3009

Мост одинарно-двойной постоянного тока Р3009 для измерения сопротивления

Р3009 - уравновешенный одинарно-двойной мост постоянного тока с поэлементной поверкой и возможностью подстройки. Прибор применяют для точных измерений электрического сопротивления на постоянном токе в очень широком диапазоне - от 10^-8 Ом до 1,11111·10¹⁰ Ом. Класс точности выбирается по диапазону и лежит в пределах от 0,1 до 1.

Варианты обозначения: Р3009, Р 3009, Р-3009, p3009, p 3009, p-3009. Для поставок в тропические районы используется исполнение Р3009Т4.1.

Назначение и области применения

Мост Р3009 предназначен для измерения сопротивлений на постоянном токе в лабораторной практике, метрологических работах, при контроле элементов и узлов, где требуется высокая точность в области низких сопротивлений, а также при измерении высокоомных объектов. Прибор рассчитан на работу при температурах, указанных для соответствующих диапазонов в таблице, при относительной влажности не более 80%.

Функции и особенности

измерение сопротивления в диапазоне 10^-8 Ом - 1,11111·10¹⁰ Ом на постоянном токе;

уравновешенная мостовая схема с поэлементной поверкой и подстройкой;

состав комплекта: блок измерительный (БИ), автокомпенсатор (АК) и усилитель (У);

роль нулевого индикатора выполняют блоки АК и У, при этом АК устанавливается горизонтально;

регулируемая чувствительность АК с ценой деления от 10^-1 до 10^-8 В/дел;

рекомендация по эксплуатации - выполнять подстройку после установки в помещении и при изменении температуры больше допуска, указанного в таблице.

Технические характеристики

Параметр	Значение
Диапазон измеряемых сопротивлений	от 10^-8 Ом до 1,11111·10¹⁰ Ом
Класс точности	от 0,1 до 1 (в зависимости от диапазона)
Предел допускаемой основной погрешности	не превышает значения, численно равного классу точности (в процентах от номинального значения измеряемого сопротивления)
Температурная составляющая погрешности	в пределах рабочих температур по табл. 1: на каждые 5°C - для классов 0,01; 0,02; 0,05; на каждые 10°C - для классов 0,1; 0,2; 0,5
Цена деления шкалы выходного прибора АК	1 - 10^-1 В/дел; 2 - 10^-2 В/дел; 3 - 10^-3 В/дел; 4 - 10^-4 В/дел; 5 - 10^-5 В/дел; 6 - 10^-6 В/дел; 7 - 10^-7 В/дел; 8 - 10^-8 В/дел
Время установления показаний АК	не более 4 с (в диапазоне измерений (0,5-0-0,5)·10^-6 В)
Смещение нуля электрическим корректором АК	"0₁" - не менее 45 мкВ; "0₂^и" - не менее 4,5 мкВ; "0₃" - не менее 0,15 мкВ
Дрейф нуля АК	за 90 мин - не более 1 мкВ (при отпущенной кнопке ИЗМЕРЕНИЕ)
Шумовые колебания указателя АК	не более 0,03 мкВ от пика до пика (допускаются отдельные выбросы выше указанного значения)
Условия по изоляции и электрической прочности	в диапазоне 10-35°C и влажности до 80% - не ниже значений, установленных табл. 2
Габаритные размеры блока БИ	не более 490×210×520 мм
Габаритные размеры блока АК	не более 240×225×150 мм
Габаритные размеры блока У	не более 440×210×210 мм
Масса блока БИ	не более 15 кг
Масса блока АК	не более 3 кг
Масса блока У	не более 8 кг

Параметр

Значение

Диапазон измеряемых сопротивлений

от 10^-8 Ом до 1,11111·10¹⁰ Ом

Класс точности

от 0,1 до 1 (в зависимости от диапазона)

Предел допускаемой основной погрешности

не превышает значения, численно равного классу точности (в процентах от номинального значения измеряемого сопротивления)

Температурная составляющая погрешности

в пределах рабочих температур по табл. 1: на каждые 5°C - для классов 0,01; 0,02; 0,05; на каждые 10°C - для классов 0,1; 0,2; 0,5

Цена деления шкалы выходного прибора АК

1 - 10^-1 В/дел; 2 - 10^-2 В/дел; 3 - 10^-3 В/дел; 4 - 10^-4 В/дел; 5 - 10^-5 В/дел; 6 - 10^-6 В/дел; 7 - 10^-7 В/дел; 8 - 10^-8 В/дел

Время установления показаний АК

не более 4 с (в диапазоне измерений (0,5-0-0,5)·10^-6 В)

Смещение нуля электрическим корректором АК

"0₁" - не менее 45 мкВ; "0₂^и" - не менее 4,5 мкВ; "0₃" - не менее 0,15 мкВ

Дрейф нуля АК

за 90 мин - не более 1 мкВ (при отпущенной кнопке ИЗМЕРЕНИЕ)

Шумовые колебания указателя АК

не более 0,03 мкВ от пика до пика (допускаются отдельные выбросы выше указанного значения)

Условия по изоляции и электрической прочности

в диапазоне 10-35°C и влажности до 80% - не ниже значений, установленных табл. 2

Габаритные размеры блока БИ

не более 490×210×520 мм

Габаритные размеры блока АК

не более 240×225×150 мм

Габаритные размеры блока У

не более 440×210×210 мм

Масса блока БИ

не более 15 кг

Масса блока АК

не более 3 кг

Масса блока У

не более 8 кг

Диапазоны измерений и рекомендуемые параметры

Диапазоны измерений, классы точности и рекомендуемые параметры для настройки приведены в таблице.

Схема измерения	Диапазон измерений	Класс точности	R_N	R, Ом	М1	М2
Мост двойной (МД-2)	от 10^-8 Ом до 10^-7 Ом	2	10^-4 Ом	10-10²	0,01	0,01
св. 10^-7 Ом до 10^-6 Ом	0,2	10^-4 Ом	10²-10³	0,01	0,01
св. 10^-6 Ом до 10^-5 Ом	0,2	10^-4 Ом	10³-10⁴	0,01	0,01
Мост двойной (МД-1)	от 10^-5 Ом до 10^-4 Ом	0,5	10^-3 Ом	10²-10³	0,1	0,1
Мост двойной (МД-2)	от 10^-4 Ом до 10^-3 Ом	0,2	10^-3 Ом	10³-10⁴	0,1	0,1
св. 10^-3 Ом до 10^-2 Ом	0,2	10^-2 Ом	10³-10⁴	0,1	0,1
св. 10^-2 Ом до 10^-1 Ом	0,1	10^-1 Ом	10³-10⁴	0,1	0,1
св. 10^-1 Ом до 1 Ом	0,1	1 Ом	10³-10⁴	0,1	0,1
св. 1 Ом до 10 Ом	0,1	10 Ом	10³-10⁴	0,1	0,1
св. 10 Ом до 10² Ом	0,1	100 Ом	10³-10⁴	0,1	0,1
Мост двойной со встроенным образцовым сопротивлением R=1 Ом (М4)	от 10^-4 Ом до 10^-3 Ом	1	-	10-10²	0,01	0,01
св. 10^-3 Ом до 10^-2 Ом	0,1	-	10²-10³	0,01	0,01
св. 10^-2 Ом до 10^-1 Ом	0,5	-	10³-10⁴	0,1	0,1
св. 10^-1 Ом до 1 Ом	0,2	-	10³-10⁴	0,1	0,1
св. 1 Ом до 10 Ом	0,2	-	10³-10⁴	1	1
св. 10 Ом до 10² Ом	0,2	-	10³-10⁴	10	10
св. 10² Ом до 10³ Ом	0,2	-	10³-10⁴	100	100
Мост одинарный (МО-2)	от 10² Ом до 10³ Ом	0,2	-	10³-10⁴	0,1	1
св. 10³ Ом до 10⁴ Ом	0,2	-	10³-10⁴	1	1
св. 10⁴ Ом до 10⁵ Ом	0,2	-	10³-10⁴	10	1
св. 10⁵ Ом до 10⁶ Ом	0,2	-	10³-10⁴	10	10
св. 10⁶ Ом до 10⁷ Ом	0,2	-	10³-10⁴	10	100
св. 10⁷ Ом до 1,11111·10⁸ Ом	0,2	-	10³-10⁴	100	100
св. 10⁸ Ом до 10⁹ Ом	0,5	-	10³-10⁴	100	1000
св. 10⁹ Ом до 1,11111·10¹⁰ Ом	1	-	10³-10⁴	1000	1000

Схема измерения

Диапазон измерений

Класс точности

R_N

R, Ом

М1

М2

Мост двойной (МД-2)

от 10^-8 Ом до 10^-7 Ом

10^-4 Ом

10-10²

0,01

св. 10^-7 Ом до 10^-6 Ом

0,2

10^-4 Ом

10²-10³

0,01

св. 10^-6 Ом до 10^-5 Ом

0,2

10^-4 Ом

10³-10⁴

0,01

Мост двойной (МД-1)

от 10^-5 Ом до 10^-4 Ом

0,5

10^-3 Ом

10²-10³

0,1

Мост двойной (МД-2)

от 10^-4 Ом до 10^-3 Ом

0,2

10^-3 Ом

10³-10⁴

0,1

св. 10^-3 Ом до 10^-2 Ом

0,2

10^-2 Ом

10³-10⁴

0,1

св. 10^-2 Ом до 10^-1 Ом

0,1

10^-1 Ом

10³-10⁴

0,1

св. 10^-1 Ом до 1 Ом

0,1

1 Ом

10³-10⁴

0,1

св. 1 Ом до 10 Ом

0,1

10 Ом

10³-10⁴

0,1

св. 10 Ом до 10² Ом

0,1

100 Ом

10³-10⁴

0,1

Мост двойной со встроенным образцовым сопротивлением R=1 Ом (М4)

от 10^-4 Ом до 10^-3 Ом

10-10²

0,01

св. 10^-3 Ом до 10^-2 Ом

0,1

10²-10³

0,01

св. 10^-2 Ом до 10^-1 Ом

0,5

10³-10⁴

0,1

св. 10^-1 Ом до 1 Ом

0,2

10³-10⁴

0,1

св. 1 Ом до 10 Ом

0,2

10³-10⁴

св. 10 Ом до 10² Ом

0,2

10³-10⁴

св. 10² Ом до 10³ Ом

0,2

10³-10⁴

100

Мост одинарный (МО-2)

от 10² Ом до 10³ Ом

0,2

10³-10⁴

0,1

св. 10³ Ом до 10⁴ Ом

0,2

10³-10⁴

св. 10⁴ Ом до 10⁵ Ом

0,2

10³-10⁴

св. 10⁵ Ом до 10⁶ Ом

0,2

10³-10⁴

св. 10⁶ Ом до 10⁷ Ом

0,2

10³-10⁴

100

св. 10⁷ Ом до 1,11111·10⁸ Ом

0,2

10³-10⁴

100

св. 10⁸ Ом до 10⁹ Ом

0,5

10³-10⁴

100

1000

св. 10⁹ Ом до 1,11111·10¹⁰ Ом

10³-10⁴

1000

Конструкция и эксплуатационные особенности

Р3009 выполнен в виде трех блоков: измерительный блок БИ, автокомпенсатор АК и усилитель У. В качестве нулевого индикатора используется связка АК и У, при этом блок АК должен находиться в горизонтальном положении. Для повышения стабильности рекомендуется выдерживать прогрев и выполнять подстройку после установки прибора в помещении и при заметном изменении температуры окружающего воздуха.

Для автокомпенсатора характерны низкий дрейф нуля (не более 1 мкВ за 90 минут) и ограниченный уровень внутренних шумов, что упрощает уравновешивание на малых напряжениях. Время установления показаний по выходному прибору АК на чувствительном диапазоне не превышает 4 с.

Преимущества применения

очень широкий диапазон измеряемых сопротивлений - от области микроом до десятков гигаом;

классы точности подбираются по диапазонам измерений, что удобно для метрологических задач;

гибкая настройка чувствительности нуль-индикатора АК до 10^-8 В/дел;

блочная структура облегчает обслуживание и компоновку рабочего места.
