Описание товара

Р571

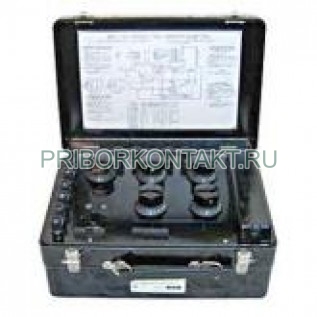

Мост переменного тока Р571

Также это изделие может называться: Р-571, Р 571, p571, p-571, p 571, r571, r-571, r 571.

Р571 мост переменного тока предназначен для измерения индуктивности и тангенса угла диэлектрических потерь конденсаторов.

Технические характеристики Р571:

Измеряемая индуктивность - от 1 мкГн до 1000 Гн.

Измеряемая емкость - от 10 пФ до 1000 мкФ.

Измеряемая индуктивность Погрешность Диапазон частот Погрешность измеренной добротности
номинальный расширенный
от 1 мкГн до 0,1 мГн ±(0,5 + 4,5%/мкГн) от 800 Гц до 5 кГц от 5 кГц до 10 кГц ±(0,25Q + 5)
от 100 мкГн до 1 мГн ±(0,1 + 3,5%/мкГн) от 400 Гц до 5 кГц
от 0,001 до 0,01 Гн ±(0,05Q + 5)
от 0,01 Гн до 0,1 Гн от 400 Гц до 2,5 кГц от 2,5 кГц до 5 кГц
от 0,1 Гн до 1 Гн от 200 Гц до 800 Гц от 800 Гц до 1,5 кГц
от 1 Гн до 10 Гн - -
от 10 Гн до 1 кГн ±0,5% от 40 Гц до 500 Гц - -

где Q - измеряемая добротность.

Измеряемая емкость Погрешность Диапазон частот
номинальный расширенный
от 10 пФ до 100 пФ ±(0,5+15/Спф) от 800 Гц до 5000 Гц -
от 100 пФ до 1000 пФ ±(0,1+11/Спф)
от 0,001 мкФ до 0,01 мкФ от 400 Гц до 5000 Гц от 5000 Гц до 10 кГц
от 0,01 мкФ до 0,1 мкФ
от 0,1 мкФ до 1 мкФ от 400 Гц до 2500 Гц от 2500 Гц до 5000 Гц
от 1 мкФ до 10 мкФ от 200 Гц до 1000 Гц от 1000 Гц до 2500 Гц
от 10 мкФ до 1000 мкФ ±0,5 от 40 Гц до 500 Гц -

где С - емкость.

Измеряемая емкость Измеряемые потери tgδ при f=1 кГц Погрешность измерения tgδ
от 10 пФ до 100 пФ 1·10-3+1·10-2 - ±(25·10-4+0,05 tgδ)
от 100 пФ до 1000 пФ
от 0,001 мкФ до 0,01 мкФ 1·10-3+1·10-1 от 0,03 до 2

±(5·10-4+0,05 tgδ)
от 0,01 мкФ до 0,1 мкФ от 0,03 до 2
от 0,1 мкФ до 1 мкФ
от 1 мкФ до 10 мкФ 1·10-2-1 от 0,01 до 2

Измеряемая добротность Р571 при f=1 кГц в эквивалентной схеме замещения:

- последовательная - от 0,5 до 50;

- параллельная - от 10 до 200.

Минимальная вероятность безотказной работы моста Р571 за 100 ч испытаний при доверительной вероятности 0,9 - не менее 0,7.

Габаритные размеры - 390×520×880 мм.

Масса - 75 кг.

Конструктивно мосты Р571 выполнены в виде стойки, объединяющей в себе три блока: собственно мост, индикатор нуля и питающий генератор.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - от 30% до 80%.

Исполнение Р571 - обычное и экспортное.

По устойчивости к механическим воздействиям - обыкновенные.
