Мост измерительный Р5021

Р5021

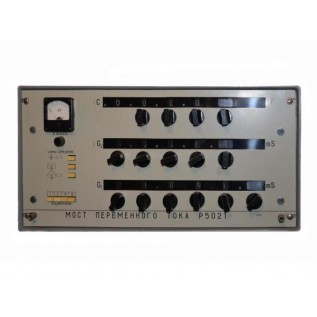

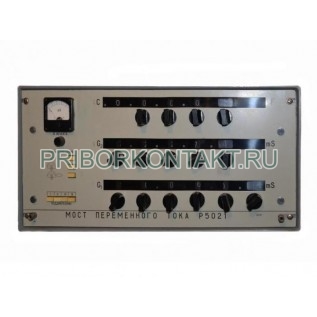

Мост переменного тока Р5021

Также это изделие может называться: Р-5021, Р 5021, p5021, p-5021, p 5021, r5021, r-5021, r 5021.

Р5021 мост переменного тока предназначен для исследования электрохимических систем путем измерений эквивалентных параметров электрохимических ячеек на переменном токе с представлением результатов в виде трех разновидностей схем замещения емкости и проводимости: последовательной, параллельной и последовательно-параллельной.

Технические характеристики Р5021:

Диапазон частот при напряжении на измеряемом объекте от 2 мВ до 10 мВ - от 20 Гц до 200 кГц.

Диапазон измерений емкости - от 0,01 мкФ до 100 мкФ.

Диапазон измерений последовательной проводимости - от 10^-4 См до 10 См.

Диапазон измерений параллельной проводимости - от 10^-4 См до 1 См.

Напряжение на объекте в схеме замещения (последовательной, параллельной и последовательно-параллельной) - 10 мВ.

Основная погрешность при измерениях по последовательно-параллельной схеме замещения на всех поддиапазонах - не более ±15%.

Основная погрешность Р5021 на всех поддиапазонах измерений:

Основная погрешность:

- емкости - ΔC = ±[1±(1 + 10^-2·tg²δ_1,2 + аf²)];

- проводимости - ΔG = ±(2 + G_1,2 + bf²/tg²δ_1,2),

где f - частота; tg δ₁ = 2πfC/G₁; tg δ₂ = G₂/(2πfC); а и b - частотные поправки при измерении емкости и проводимости соответственно.

Наработка на отказ - не менее 3000 ч.

Средний срок службы - не менее 6 лет.

Габаритные размеры - 548×270×480 мм.

Масса - 28 кг.

Питание измерительной цепи изделий мосты Р5021 осуществляется от внешнего генератора типа Г3-36 или аналогичного ему.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Относительное содержание гармоник - не более 5%.

Потребляемая мощность Р5021 - не более 45 В·А.
