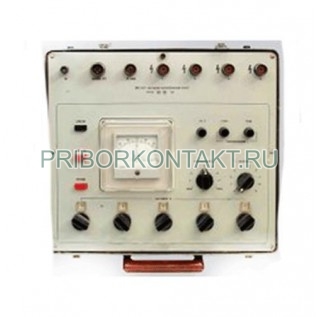

Мост измерительный Р5004

Также это изделие может называться: Р 5004, Р-5004, p5004, p 5004, p-5004, r5004, r 5004, r-5004.

Р5004 мост переменного тока предназначен для измерения емкости и тангенса угла диэлектрических потерь комплексного сопротивления.

Мосты Р5004 используются для поверки и аттестации мер емкости и емкостных датчиков, для поверки ТКЕ конденсаторов, для исследования свойств пластмасс и других материалов, для измерения любых электрических и неэлектрических величин, которые могут быть преобразованы в величину емкости или тангенса угла комплексного сопротивления.

Номинальная рабочая частота - 1000±5 Гц.

Начальная емкость - 0,005 пФ.

Диапазон измерений:

- по емкости - от 0,001 пФ до 100 мкФ;

- по тангенсу угла потерь - от 5?10^-5 до 0,5.

Основные погрешности мостов Р5004 приведены в таблице:

Электропитание сети переменного тока:

- с напряжением - 220 В ±10%;

- с частотой 50 Гц ±1%.

Потребляемая мощность не более - 50 В?А.

Изменение показаний моста Р5004 не должно превышать основной погрешности при отклонении температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10° и под влиянием внешнего магнитного поля:

- с напряжением - 80 А/м;

- с частотой - 50 Гц.

Изменение показаний моста при изменении напряжения питания на ±10% номинального значения (220 В) - не более половины основной погрешности.

Габаритные размеры Р5004 - 535?390?200 мм.

Масса - 18 кг.

Р5004 имеют металлический корпус, служащий одновременно экраном. Мосты должны иметь встроенные генераторы и указатели равновесия. Все рукоятки управления располагаются на передней панели моста.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

По устойчивости к механическим воздействиям приборы относятся к обыкновенным.
