Мост измерительный АК 6ПВ.367.294

АК 6ПВ.367.294

Автокомпенсатор АК 6ПВ.367.294

Также это изделие может называться: АК-6ПВ-367-294, АК 6ПВ 367 294, АК.6ПВ.367.294, ak 6pv.367.294, ak-6pv-367-294, ak 6pv 367 294, ak.6pv.367.294.

АК 6ПВ.367.294 автокомпенсатор предназначен для использования в качестве нулевого индикатора в виде блока в составе уравновешенного моста Р3009.

Технические характеристики АК 6ПВ.367.294:

Диапазон измерений:

- от 0,5 мкВ до 0;

- от 0 до 0,5 мкВ.

Время установления показаний АК - не более 4 с.

Цена деления шкалы соответственно положениям переключателя:

- 1 - 0,1 В/дел;

- 2 - 0,01 В/дел;

- 3 - 1 мВ/дел;

- 4 - 10 мВ/дел;

- 5 - 10^-5 В/дел;

- 6 - 10^-6 В/дел;

- 7 - 10^-7 В/дел;

- 8 - 10^-8 В/дел.

Величина сопротивления изоляции АК 6ПВ.367.294 - 5·10⁹ Ом.

Испытательное напряжение - 0,5 кВ.

Электрический корректор нуля автокомпенсатора АК обеспечивает смещение нуля:

- регулировкой "0₁" - не менее 45 мкВ;

- регулировкой "0₂" - не менее 4,5 мкВ;

- регулировкой "0₃" - не менее 0,15 мкВ.

Дрейф нуля за 30 мин при отпущенной кнопке ИЗМЕРЕНИЕ - не более 1 мкВ.

Колебания указателя, вызванные шумами элементов схемы АК от пика до пика - не более 0,03 мкВ.

Допускаются отдельные выбросы, превышающие указанное значение.

Габаритные размеры - 240×225×150 мм.

Масса - 3 кг.

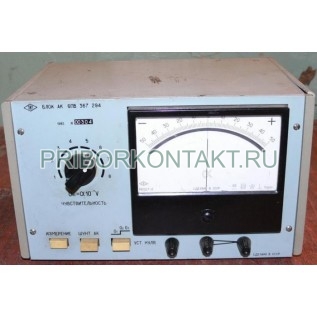

Автокомпенсаторы АК 6ПВ.367.294 собраны в металлическом корпусе. Прибор по принципу действия относится к фотогальванометрическим компенсационным приборам.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность воздуха - не более 80%.

Блок АК 6ПВ.367.294 устанавливается в горизонтальном положении.
