Мост измерительный Р5010

Также это изделие может называться: Р 5010, Р-5010, r5010, r-5010, r 5010, p5010, p-5010, p 5010.

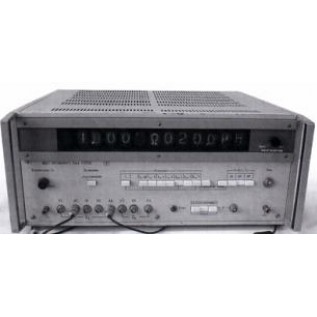

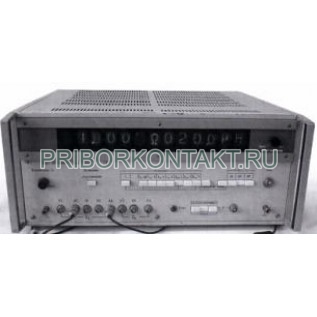

Р5010 мост переменного тока быстродействующий автоматический предназначается для измерений емкости, тангенса угла потерь, индуктивности, сопротивления потерь, активного сопротивления и постоянной времени.

Мосты Р5010 имеют параллельный и последовательный выход результатов измерений в виде кодированных электрических сигналов.

Рабочая частота - 1000 Гц.

Диапазон измерений:

- емкости - от 0,1 пФ до 10⁸ пФ;

- индуктивности - от 10^-6 Гн до 10 Гн.

- сопротивления - от 0,1 Ом до 10⁶ Ом.

- тангенса угла потерь - от 0 до 0,5.

Погрешность измерений:

- емкости - ±0,5%;

- индуктивности - ±0,5%;

- сопротивления - ±0,5%;

- с тангенса угла потерь - ±(0,02?tg?+1?10^-3)

Эквивалентная схема замещения моста:

- при измерении емкости, индуктивности и активного сопротивления - последовательная;

- при измерении активного сопротивления - параллельная.

Максимальное время измерения Р5010 - 0,3 сек.

Установка рода работы моста в соответствии с характером сопротивления - вручную.

Переключение поддиапазонов измерений - автоматически.

Изменение показаний моста:

- вызванное отклонением температуры окружающего воздуха от (20±5)° С до предельных рабочих температур - не более допускаемой основной погрешности;

Изменение показаний моста под влиянием внешнего магнитного поля частоты (50±0,5) Гц напряженностью до 80 А/м и при отклонении напряжения питания от 220 В±2% до 220 В±10% - не более 0,5 допускаемой основной погрешности.

Мосты Р5010 имеют 3 режима работы:

- ручной;

- автоматический с регулированием цикла измерений от 1 сек до 10 сек;

- внешний (дистанционный), осуществляемый внешним импульсом или серией импульсов напряжения постоянного тока (6±1,2) В отрицательной полярности.

Параллельный выход - в двоично-десятичном несамодополняющемся коде.

Последовательный выход - в единичном позиционном коде.

Амплитуда импульса:

- соответствующего логической «1» - (6±1,2) В;

- соответствующего логическому «0» - от 0 до ±1,2 В.

Время непрерывной работы моста Р5010 - не более 8 ч.

Рекомендуемый перерыв между непрерывной работой - 1 ч.

Питание Р5010 осуществляется от сети переменного тока:

- с напряжением 220 В±10%;

- с частотой 50 Гц±1%.

Наработка на отказ - не менее 630 ч.

Габаритные размеры - 540?480?220 мм.

Масса - не более 30 кг.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
