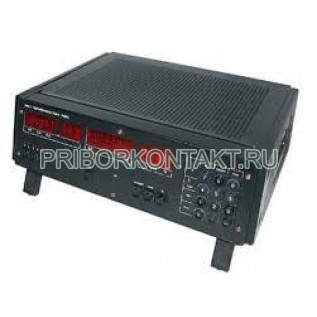

Мост измерительный Р5083

Мост переменного тока Р5083 (Р-5083, Р 5083, p5083, p-5083, p 5083)

Мост переменного тока Р5083 является автономным средством измерения общепромышленного назначения и предназначен для автоматического измерения: емкости С, индуктивности L, активного сопротивления R, тангенса угла потерь tg? (добротности Qr), тангенса угла фазового сдвига tg? (добротности Qc и Q_L) объектов измерений, а также процентных отношений параметров объектов измерений от заданного значения с представлением результатов измерений в цифровом виде.

Мост может быть использован для:

- научных исследований;

- метрологической аттестации средств измерений;

- контроля качества электро- и радиотехнических изделий;

- измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых мостом величин.

Технические характеристики приборов мосты переменного тока Р5083:

Значения измеряемых мостом величин, в зависимости от частоты и напряжения на объекте измерений, соответствуют:

Примечание:

- начальные значения измеряемых прибором мост Р5083 переменного тока величин приведены без учета начальных параметров моста и кабеля для подсоединения объекта измерений.

- ?он - основная нормальная частота;

- ?н - дополнительная нормальная частота;

Диапазон рабочих частот прибора мост переменного тока Р5083 - от 0,1кГц до 100кГц;

Время одного измерения моста при изменении главной или дополнительной измеряемой величины в пределах диапазона измерений на частотах от 1кГц и выше - не более 0,7с, на частотах от 0,1кГц до 1кГц - не более 7с;

Время измерения при изменении главной измеряемой величины на единицу младшего разряда на частотах от 1кГц и выше - не более 70мс;

Время выбора диапазона измерений моста на частотах от 1кГц и выше - не более 0,7с, на частотах от 0,1кГц до 1кГц - не более 4с;

Время установления рабочего режима прибора мост переменного тока Р5083 з нормальных и рабочих условиях применения не более 1 часа с момента его включения;

Мост допускает продолжительность непрерывной работы в течение 9 часов. Время до повторного включения - не менее 1 часа;

Мощность, потребляемая прибором мост переменного тока Р5083 от сети электропитания - не более 100В?А;

Мост - восстанавливаемое, ремонтируемое изделие;

Полный средний срок службы моста не менее 10 лет;

Предельным считать состояние, при котором суммарные затраты на ремонт превысят 60% стоимости моста;

Нормальные условия применения прибора мост переменного тока Р5083:

- температура - 20?С±1?С;

- относительная влажность воздуха - 30%-80%;

- атмосферное давление - 84кПа-106,7кПа;

- частота сети электропитания - 50Гц±1Гц;

- напряжение питающей сети переменного тока - 220В±22В или 110В±11В;

Габаритные размеры прибора мост переменного тока Р5083 - не более 440x158x405мм;

Масса - не более 16кг.
