Мост измерительный Р5084

Р5084

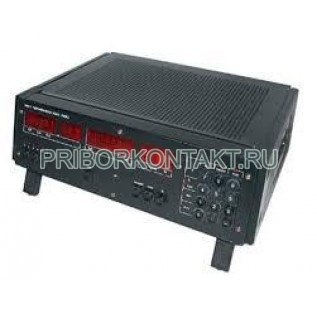

Мост переменного тока Р5084

Также это изделие может называться: Р-5084, Р 5084, p5084, p-5084, p 5084, r5084, r-5084, r 5084.

Р5084 мост переменного тока предназначен для измерения активного сопротивления, емкости, индуктивности, тангенса угла потерь и тангенса угла фазового сдвига при синусоидальном напряжении переменного тока.

Технические характеристики Р5084:

Класс точности - 0,2.

Частота измерения параметров конденсаторов и катушек индуктивности - 0,1 кГц; 1 кГц.

Диапазон измерений:

- активного сопротивления - от 1·10^-2 Ом до 1·10⁸ Ом;

- емкости - от 1·10^-14 Ф до 1·10^-2 Ф;

- индуктивность - от 1·10^-5 Гн до 1·10⁴ Гн;

- тангенса угла потерь - от 1·10^-3 до 20;

- тангенса угла фазового сдвига - от -20 до -1·10^-3; от 1·10^-3 до 20.

Погрешность универсальных мостов зависит от измеряемой величины.

В качестве нуль-индикатора обычно применяются усилители переменного тока с выпрямительным прибором на выходе.

Универсальный мост переменного тока Р5084 является первым отечественным микропроцессорным мостом.

Предназначение моста - повышение точности измерения за счет снижения аддитивной погрешности, обусловленной остаточным падением напряжения на паразитном импедансе в цепи объекта измерения. А также за счет снижения мультипликативной погрешности, обусловленной наличием паразитного импеданса в цепи образцовой меры. Достигается это путем введения в мост переменного тока двух дополнительных блоков дифференциальных преобразователей, у которых вторые входы первого и второго делителей напряжений подключены соответственно к началу и концу цепи, соединяющей выход неинвертирующего цифроаналогового преобразователя с зажимом для подключения объекта измерения.

Мосты Р5084 относятся к электроизмерительной технике и могут быть использованы для определения параметров комплексных сопротивлений в широком диапазоне значений.
