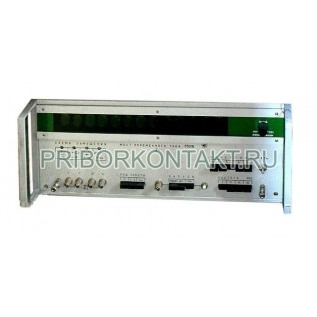

Мост измерительный Р5016

Мост переменного тока Р5016 (Р-5016, Р 5016, p5016, p-5016, p 5016)

Для измерений емкости С и тангенса угла потерь tg δ по параллельной схеме замещения, индуктивности L и тангенса угла потерь tg δ по последо­вательной схеме замещения, активного сопротивления R и тангенса угла фазового сдвига tg φ.

Диапазоны измерений основных параметров: С - от 10^-14Ф до 10^-4Ф; L - от 10^-7Гн до 10²Гн; R - от 10^-2Ом до 10⁶Ом.
Диапазоны измерений сопутствующих параметров: tgδ - от 10^-4 до 1 и от 10^-3 до 1; tgφ - от +10^-3 до ±1.
Габаритные размеры 490х210х495 мм; масса 35 кг.

Мост переменного тока Р5016 предназначен для измерений емкости С и тангенса угла потерь tg δ по параллельной схеме замещения, индуктивности Lи тангенса угла потерь tg δ по последо­вательной схеме замещения, активного сопротивления R и тангенса угла фазового сдвига tg φ.

По устойчивости к механическим и климатическим воздействиям Мосты переменного тока Р5016 соответствуют ГОСТ 22261-76 (группа 2).

Диапазоны измерений основных параметров: С - от 10^-14Ф до 10^-4Ф; L - от 10^-7Гн до 10²Гн; R - от 10^-2Ом до 10⁶Ом.

Диапазоны измерений сопутствующих параметров: tgδ - от 10^-4 до 1 и от 10^-3 до 1; tgφ - от +10^-3 до ±1.

Число десятичных знаков отсчета по С, L, R- пять, по tgδ и tgφ - четыре.

Мост переменного тока Р5016 имеет три режима измерения: режим поиска, режим повторных измерений и режим слежения.

Запуск моста ручной, автоматический и внешний. Выбор поддиапазонов измерений автоматический.

В приборе предусмотрен выход результатов измерений в двоично-десятичном параллельно-последовательном коде 8-4-2-1.

Логической «1» соответствует напряжение от 2,4 до 5,25 В, логическому «0» - от 0 до 0,4 В.

Параметры импульса «Конец измерения»: амплитуда от 2,4 до 5,25 В, длительность от 4 до 10 мкс, длительность фронта не более 0,5 мкс.

Время измерения не более 1,5 с. Время установления рабочего режима не более 1 мин.

Предел допускаемой дополнительной погрешности прибора Мост переменного тока Р5016, вызванной отклонением температуры окружающего воздуха от (20±1)°С до любой температуры в пределах рабочих температур на каждые 10 К отклонения температуры, равен значению 0,5δ₀ при δ₀ ≥ 0,1%, δ₀ - при 0,05 % ≤δ₀<0,1 % и 2δ₀ при 0,02 %≤δ₀<0,05 %.

Предел допускаемой дополнительной погрешности под воздействием внешнего магнитного поля частотой 50 Гц напряженностью 80 А/м, а также при отклонении напряжения питания моста на ±10% номинального значения равен значению 0,5δ₀.

Питание прибора Мост переменного тока Р5016 осуществляется от сети переменного тока частотой 50Гц±1% напряжением 220В±10% при коэффициенте гармоник до 5%.
Потребляемая мощность не превышает 200 ВА.

Габаритные размеры 490х210х495 мм; масса 35 кг.

Примечание. 1. При tgδ>0,05 или tgφ>0,05 погрешность измерений С, Lи Кувеличивается на 0,1tgδf или 0,1tgφf, где f - частота, кГц.

2. α - показание моста без учета запятой.

3. Прочерк означает, что погрешность не нормируется.

4. Погрешности даны без учета начальных параметров моста.
