Мост измерительный Р5026М

Мост переменного тока Р5026М (Р 5026М, Р-5026М, Р5026 М, Р 5026 М, Р-5026 М, Р5026 М, Р 5026-М, Р-5026-М, p5026m, p 5026m, p-5026m, p5026-m, p 5026-m, p-5026-m, p5026 m, p 5026 m, p-5026 m)

Предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.

Мосты переменного тока Р5026М (в дальнейшем - мосты) предназначены для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.д. объектов) по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.

Мост переменного тока Р5026М предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С) и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % (при 30 °С).

Мост переменного тока Р5026М - 04.1 предназначен для эксплуатации в условиях сухого или влажного тропического климата в помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 10 до 35 °С и относительной влажности до 80% при 25 °С и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % при 30 °С.

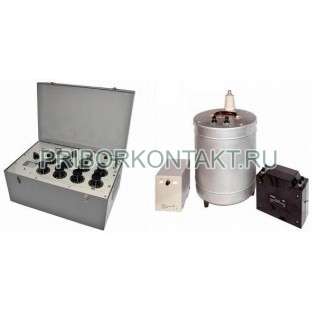

Мост переменного тока Р5026М состоит из следующих составных частей; мост переменного тока Р5026М (в дальнейшем - основной блок), конденсатора воздушного образцового Р5023 (в дальнейшем - конденсатор), устройства защитного потенциала Ф5122 (в дальнейшем - устройство).

Диапазоны измерений емкости (C_x), тангенса угла диэлектрических потерь (tg?_x), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в табл. 1 и 2.

Номинальное значение емкости конденсатора равно 50 пФ. Пределы допускаемого отклонения емкости конденсатора от номинального значения равны ±3пФ. Погрешность определения действительного значения емкости конденсатора не превышает ±0,08%.

Значение тангенса угла диэлектрических потерь конденсатора не превышает 5•10^-5. Входное сопротивление устройства не менее 30 МОм. Коэффициент передачи напряжения устройства не менее 0,996. Предел допускаемого значения дополнительной погрешности моста Р5026М, вызванной изменением температуры окружающего воздуха от нормальной (20±2) °С до любой в пределах рабочего диапазона температур не превышает половины предела допускаемого основной погрешности на каждые 10 °С.

Изоляция основного блока Р5026М между внутренним экраном и корпусом выдерживает в течении 5 мин. действие испытательного напряжения переменного тока 15кВ частотой (50±1)Гц.

Изоляция конденсатора между высокопотенциальным выводом и низкопотенциальным зажимом, а также между зажимом, соединенным с корпусом и металлическим основанием, на котором установлен конденсатор, выдерживает в течение 5 мин. действие испытательного напряжения переменного тока 15 кВ частотой (50±1)Гц.

Изоляция между цепью присоединения к сети переменного тока и корпусом основного блока Р5026М и устройства выдерживает в течение 1 мин. действие испытательного напряжения переменного тока 1,5кВ частотой (50±1)Гц. Сопротивление изоляции между внутренним экраном и корпусом основного блока не менее 500 МОм.

Сопротивление изоляции конденсатора между соединенными вместе высоковольтным выводом и низкопотенциальным зажимом, а также между корпусом и металлическим основанием, на котором установлен конденсатор не менее 500МОм.

Мощность, потребляемая от сети электропитания основным блоком Р5026М и устройством, не превышает значений, указанных в табл.3. Габаритные размеры составных частей моста Р5026М не превышают значений, указанных в табл.3. Масса составных частей моста Р5026М не превышает значений, указанных в табл.3.

Таблица 1

Таблица 2
