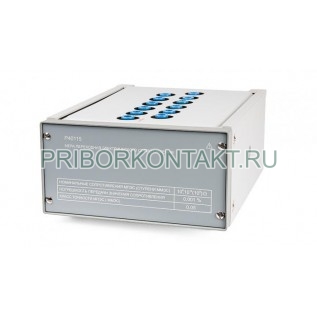

Мера сопротивления Р40115

Мера сопротивления Р40115 (Р 40115, Р-40115, p40115, p 40115, p-40115)

Мера переходная электрического сопротивления Р40115 - высокоомная многозначная мера для работы в цепях постоянного тока. Изделие предназначено для точной передачи значения сопротивления между образцовыми мерами и измерительными установками, а также для применения как многозначная мера с дискретной перестройкой номинала за счет параллельно-последовательного переключения ступеней.

Назначение и применение

• передача значений электрического сопротивления в измерительных цепях постоянного тока методом параллельно-последовательного переключения ступеней (режим МПЭС)
• использование как многозначная мера электрического сопротивления (режим ММЭС) в поверочных и калибровочных работах
• формирование высокоомных номиналов для контроля и настройки высокоомных мостов и измерителей утечки
• лабораторная метрология и поверка измерительных каналов постоянного тока, где требуется стабильный номинал 10⁸-10¹⁰ Ом

Функции и особенности

• ступенчатая структура с основными и резервной ступенью - удобно для передачи и проверки номиналов
• две схемы включения - параллельная и последовательная, что дает разные эквивалентные значения сопротивления
• класс точности 0,05 для режимов МПЭС и ММЭС
• высокая электрическая прочность изоляции - испытательное напряжение 7 кВ (переменное 50 Гц или постоянное)
• повышенная изоляция по постоянному току - сопротивление изоляции не менее 5·10¹³ Ом (в рабочих условиях)
• метрологическая пригодность для длительной эксплуатации - полный средний срок службы 10 лет, средняя наработка на отказ 10000 ч

Технические характеристики

Нормальные и рабочие условия применения

• климатическое исполнение: УХЛ 4.1 (ГОСТ 15150-69)
• рабочие условия применения: температура (20±5) °С (для Р40115 - (20±10) °С), влажность 25-80%, давление 84-106,7 кПа (630-800 мм рт.ст.)
• нормальные условия первичной поверки: температура (20±1) °С, влажность 25-80%, давление 84-106,7 кПа
• ограничение по температурной стабильности при передаче: изменение температуры меры/среды за время передачи не более 0,6 °С

Электрическая прочность и изоляция

• изоляция между корпусом и измерительной цепью выдерживает 1 минуту испытательного напряжения 7 кВ (переменный ток 50±1 Гц, амплитудное значение) или 7 кВ постоянного тока
• сопротивление изоляции между корпусом и изолированной по постоянному току цепью - не менее 5·10¹³ Ом (в рабочих условиях, при наличии устройства снижения влияния токов утечки)

Надежность и ресурс

• средняя наработка на отказ - 10000 ч
• установленная безотказная наработка - 800 ч (для рабочих условий и максимального напряжения/мощности)
• среднее время восстановления - 1 ч
• полный средний срок службы - 10 лет
• установленный срок службы - 3 года

Материалы

Преимущества

• универсальная высокоомная мера для задач МПЭС и ММЭС в цепях постоянного тока
• точность класса 0,05 и низкая погрешность передачи - до 0,001% при соблюдении условий
• высокая электрическая прочность и большая изоляция, критичные для номиналов порядка 10⁹ Ом
• ремонтопригодная восстанавливаемая конструкция, рассчитанная на длительную метрологическую эксплуатацию
