Магазин сопротивления Р4830/2

Магазин сопротивления Р4830/2 (Р 4830/2, Р-4830/2, p4830/2, p 4830/2, p-4830/2)

Магазин сопротивления Р4830/2 (Р 4830/2, Р-4830/2, p4830/2, p 4830/2, p-4830/2) - многодекадная мера электрического сопротивления для цепей постоянного и переменного тока. Прибор предназначен для воспроизведения заданных значений сопротивления в измерительных схемах, при наладке, поверке и лабораторных работах, включая измерения на переменном токе частотой до 50 кГц.

Назначение и применение

Р4830/2 используют как регулируемую меру сопротивления в измерительных цепях DC и AC, в том числе:

• в метрологических и поверочных лабораториях при сравнении и калибровке измерителей сопротивления;
• в стендовых испытаниях, настройке измерительных мостов и компенсационных схем;
• в измерительных установках, где важно контролировать паразитные параметры на переменном токе (индуктивность, постоянная времени);
• в учебных и НИОКР работах как точную декадную нагрузку и эталон сопротивления.

Функции и особенности

• работа в цепях постоянного и переменного тока частотой до 50 кГц;
• установка сопротивления по декадам с шагом 0,1 Ом в диапазоне от 0,1 Ом до 122222,1 Ом;
• класс точности 0,05/2,5·10^-6 с нормированием погрешности формулой;
• наличие обычных и низкоомных зажимов (с разным начальным сопротивлением и вариацией), удобно для малых сопротивлений;
• ограниченная начальная индуктивность при включении сопротивления до 1 Ом через низкоомные зажимы - не более 1 μH;
• нормирование постоянной времени τ по диапазонам сопротивлений;
• нормирование верхнего предела частотного диапазона для каждой декады.

Технические характеристики Р4830/2

Начальное сопротивление и вариация

Номинальная и максимальная мощность рассеивания по декадам

• номинальная мощность на ступень декады "х10000 Ом" - не более 0,025 Вт;
• номинальная мощность на ступень декады "х100000 Ом" - не более 0,0025 Вт;
• номинальная мощность на ступень декад "х1 Ом", "х10 Ом", "х100 Ом", "х1000 Ом" - не более 0,25 Вт;
• номинальная мощность на ступень декады "х0,1 Ом" - 0,025 Вт;
• номинальная мощность на ступень декады "х0,01 Ом" - 0,0025 Вт;
• максимальная мощность на ступень декады "х100000 Ом" - не более 0,005 Вт;
• максимальная мощность на ступень декады "х10000 Ом" - 0,0Вт5 (как указано в исходных данных);
• максимальная мощность на ступень декад "х1000 Ом", "х100 Ом", "х10 Ом", "х0,01 Ом" - 0,5 Вт;
• максимальная мощность на ступень декады "х0,1 Ом" - 0,05 Вт;
• максимальная мощность на ступень декады "х0,01 Ом" - 0,005 Вт.

Погрешность и нормирование

Предел допускаемого отклонения действительного значения сопротивления δ в процентах от номинального в нормальных условиях применения задается формулой:

δ₁=±(0,05 + 2,5·10^-5(R_k/R - 1))

где R_k - наибольшее значение сопротивления магазина, Ом; R - номинальное значение включенного сопротивления, Ом.

• отклонение при первичной поверке и годовая нестабильность не превышают значения по формуле δ₁ при установившемся тепловом равновесии и мощности рассеивания не выше номинальной;
• для включения декад "х0,1 Ом" и "х0,01 Ом" номинальный ток - не более 0,3 А;
• дополнительная погрешность от температуры в рабочей области численно равна значению по формуле δ₁;
• частотная дополнительная погрешность от 0 до верхнего предела (по табл. 3) также не превышает значений по δ₁.

Паразитные параметры: индуктивность и постоянная времени

Начальная индуктивность и индуктивность при включении сопротивления не более 1 Ом (с учетом начальной) через низкоомные зажимы - не более 1 μH.

Предельные значения постоянной времени τ (при исключении начальной индуктивности и соединении экрана с низкоомным выводом) не превышают:

Частотный диапазон по декадам

Верхний предел частотного диапазона для каждой декады соответствует значениям:

При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 кГц.

Конструкция и эксплуатация

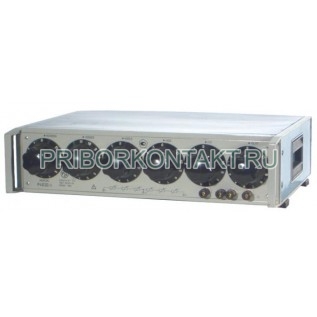

Р4830/2 выполнен в стационарном корпусе с декадными переключателями и двумя вариантами подключения - через обычные зажимы "1"-"2" и через низкоомные зажимы "2"-"3". Низкоомное подключение снижает влияние начального сопротивления и паразитной индуктивности при работе на малых сопротивлениях и повышенных частотах. Для обеспечения паспортной точности следует работать в нормированных условиях, избегать превышения мощности на ступень, а при измерениях на переменном токе учитывать ограничения по частоте для выбранной декады и суммарное ограничение 20 кГц при включении нескольких декад.

Преимущества магазина Р4830/2

• широкий диапазон 0,1-122222,1 Ом с удобной дискретностью;
• применение в DC и AC цепях до 50 кГц с нормированием частотной погрешности;
• низкоомные зажимы для точной работы на малых сопротивлениях;
• нормирование паразитных параметров (индуктивность, τ), полезное для измерений на переменном токе;
• четко заданная метрологическая модель погрешности по формуле δ₁.
