Описание товара

Р4017

Мера сопротивления Р4017 (Р 4017, Р-4017, p4017, p4017, p-4017)
Предназначена для работы в цепях постоянного и переменного токов в качестве образцовых и рабочих мер электрического сопротивления.
Номинальное сопротивление 107Ом
Класс точности 0,005

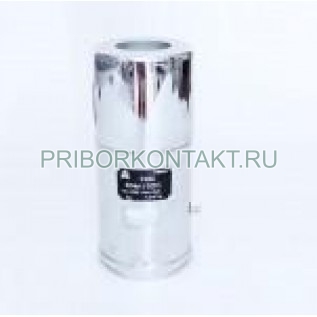

Катушка сопротивления Р4017
Меры сопротивления Р4017 предназначены для работы в цепях постоянного и переменного токов в качестве образцовых и рабочих мер электрического сопротивления в рабочих условиях применения:
температура окружающего воздуха (20±5) °С; относительная влажность воздуха от 25 до 80 %; атмосферное давление 84-106,7 кПа, (630-800 мм рт. ст.). Вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69, но для температуры окружающего воздуха (20±5) °С.
Мера электрического сопротивления Р4017 относится к невосстанавливаемым, одноканальным, однофункциональным изделиям.
Технические характеристики
Основные параметры и коды ОКП мер Р4017 приведены в табл.1. Габаритные размеры мер Р4017, мм, не более 115x125x260. Масса мер, кг, не более 1,8.
Допускаемое отклонение действительного значения сопротивления мер Р4017 от номинального значения в нормальных условиях применения при номинальном напряжении (мощности) при первичной поверке (при выпуске с предприятия-изготовителя) не превышает ±0,005 %.
Нормальные условия применения:
температура окружающего воздуха (20±0,5) °С, (293+0,5) К; относительная влажность воздуха от 25 до 80 %; атмосферное давление воздуха 84-106,7 кПа (630-800 мм рт.ст.) Допускаемое изменение сопротивления мер в процентах за год (го­довая нестабильность) не превышает ±0,005.
Предельные значения постоянной времени τ мер Р4017 при трехзажимном включений на верхнем пределе частотного диапазона 1000Гц соответствуют указанным в табл.1. Предел допускаемой дополнительной погрешности мер при работе на переменном токе, вызванной изменением частоты от нуля до верхнего предела частотного диапазона 1000Гц (1592Гц) (частотная погрешность), при трехзажимном включении по абсолютной величине не превышает 0,05%.
Предел допускаемой дополнительной погрешности мер Р4017, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax не превышает ±0,005 %.
При любой температуре в пределах рабочих условий применения, указанных выше, отклонение действительного значения сопротивления мер от значения сопротивления Rt при температуре t °С, определен­ного по формуле (1), выраженное в процентах от номинального значения, при номинальной мощности (напряжении) не превышает ±0,002:
Rt + ... [...106(t -20) +....10-6 (t -20)2] Ом (1)
Предел допускаемой дополнительной погрешности мер Р4017 в процентах от номинального значения не превышает ±0,005 при изменении напряжения от номинального до любого значения, не превышающего максимальное по табл.1 при нормальных условиях применения, и установившемся состоянии теплового равновесия.
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями мер выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Гц действующее значение которого равно 1,5 кВ, или напряжения постоянного тока, равного по значению амплитуде переменного испытательного напряжения.
Электрическое сопротивление изоляции Rиз в омах между корпусом и экраном и между экраном и изолированными по постоянному току электрическими цепями в рабочих условиях применения, указанных выше не менее значений, указанных в табл.1. Норма средней наработки до отказа должны быть не менее 2500 Ч в рабочих условиях применения. Полный средний срок службы мер Р4017 не менее 10 лет. Установленная безотказная наработка - 2000 ч в рабочих условиях применения. Содержание серебра - 0,06 г, палладия - 0,0128 г.
Таблица 1.
Наименование параметров
Р4017
Класс точности
0,005
Номинальное сопротивление
107Ом

Номинальное напряжение, В, не более
100

Максимальное напряжение, В, не более
150

Номинальная мощность, Вт, не более
-
Код ОКП
422512007301

Максимальная мощность, Вт, не более
-
τ, с, не более
1·10-5

Сопротивление изоляции между корпусом и экраном, Ом
109

Сопротивление изоляции между экраном и изолированым по постоянному току цепями, Ом
2·1012
