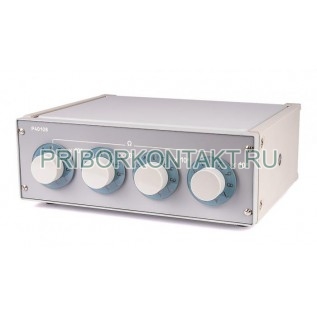

Магазин сопротивления Р40108

Магазин сопротивления Р40108

Магазин электрического сопротивления Р40108 (Р 40108, Р-40108, p40108) - высокоточная многозначная мера сопротивления для цепей постоянного тока. Прибор применяется как эталонно-образцовый элемент при поверке и калибровке измерителей сопротивления, мегаомметров, омметров, а также в лабораторных стендах и установках, где требуется воспроизводить заданные значения R с малой погрешностью.

Назначение и применение

• Воспроизведение заданных значений электрического сопротивления в цепях постоянного тока.
• Поверка и настройка измерительных приборов и измерительных каналов.
• Сборка контрольных схем, калибровочных цепей и имитация высокоомных нагрузок в лабораторной практике.

Функции и особенности

• 4 декады - удобная установка сопротивления ступенями по 10⁵, 10⁶, 10⁷, 10⁸ Ом.
• Класс точности 0,02 - пригоден для точных измерительных работ и метрологического применения.
• Низкая нестабильность - допустимое изменение сопротивления за год (нестабильность) не превышает ±0,02%.
• Ремонтопригодное восстанавливаемое изделие - рассчитано на длительную эксплуатацию в лабораторных условиях.

Технические характеристики Р40108

Нормальные и рабочие условия применения

Нормальные условия применения (для обеспечения допуска ±0,02%):

• Температура окружающего воздуха: (20±0,5)°C.
• Относительная влажность: 25-80%.
• Атмосферное давление: 84-106,7 кПа (630-800 мм рт.ст.).
• Ток - постоянный; напряжение или мощность - не выше номинальных (по табличным ограничениям).

Рабочие условия применения Р40108:

• Температура окружающего воздуха: 15-31°C.
• Относительная влажность: 25-90%.
• Атмосферное давление: 84-106,7 кПа (630-800 мм рт.ст.).
• Климатическое исполнение: УХЛ4.1 по ГОСТ 15150-69.

Надежность и ремонтопригодность

• Норма средней наработки на отказ (с учетом регламентного ТО) - не менее 4500 ч.
• Установленная безотказная наработка - не менее 400 ч в рабочих условиях.
• Критерий отказа - изменение действительного значения сопротивления сверх ±0,02%.
• Среднее время восстановления работоспособности - 4 ч.
• Полный средний срок службы - не менее 10 лет.

Конструкция и эксплуатация

• Переключаемые декады позволяют быстро задавать требуемое сопротивление без подбора отдельных резисторов.
• Для сохранения точности рекомендуется прогрев и выдержка прибора в помещении до установления температуры, а также соблюдение ограничений по напряжению (0,3/0,6/0,2 кВ для декад x10⁶/x10⁷/x10⁸ Ом).
• При работе с высокими сопротивлениями важно поддерживать чистоту изоляционных поверхностей и исключать токи утечки (влажность, загрязнения, конденсат).

Преимущества Р40108

• Точность 0,02 и стабильность ±0,02% в год - подходит для метрологических задач.
• Высокоомные декады до 10⁸ Ом и высокая изоляция до 5·10¹³ Ом - удобно для калибровки измерений больших сопротивлений.
• Ремонтируемая конструкция и ресурс 4500 ч - рациональный выбор для лабораторий и поверочных участков.
• Компактные габариты 325х140х280 мм при массе до 5 кг - можно использовать на рабочем столе и в переносных комплектовках.
