Мера-имитатор Р40116М

Также это изделие может называться: Р-40116-М, Р 40116 М, p40116m, p-40116-m, p 40116 m, r40116m, r-40116m, r 40116 m.

Р40116М мера-имитатор предназначена для воспроизведения электрического сопротивления постоянному току в диапазоне от 10 кОм до 1 ГОм при двухзажимном включении и от 1 ГОм до 0,999 ТОм при трехзажимном включении при проведении измерительных и поверочных работ.

Технические характеристики Р40116М:

Число декад - 8.

Номинальное сопротивление одной ступени:

- в диапазоне от 10⁴ Ом до 10⁹ Ом (двухзажимное включение) - 10⁴ Ом; 10⁵ Ом; 10⁶ Ом; 10⁷ Ом; 10⁸ Ом;

- в диапазоне от 10⁹ Ом до 0,999·10¹² Ом (трехзажимное включение) - 10⁹ Ом; 10¹⁰ Ом; 10¹¹ Ом.

Номинальное напряжение по диапазонам воспроизведения (при включении не менее одной ступени декады):

- от 10⁴ Ом до 10⁵ Ом - 25 В;

- от 10⁵ Ом до 10⁶ Ом - 50 В;

- от 10⁶ Ом до 10⁷ Ом - 100 В;

- от 10⁷ Ом до 0,999·10¹² Ом - 2000 В.

Максимальное напряжение по диапазонам воспроизведения (при включении не менее одной ступени декады):

- от 10⁴ Ом до 10⁵ Ом - 75 В;

- от 10⁵ Ом до 10⁶ Ом - 250 В;

- от 10⁶ Ом до 10⁷ Ом - 1000 В;

- от 10⁷ Ом до 0,999·10¹² Ом - 3000 В.

Предел допускаемого значения основной погрешности мер Р40116М и допускаемое изменение сопротивления:

Для декад магазина проводимости меры при нормальных условиях с обозначением «×10¹¹», «×10¹⁰», «×10⁹» - ±0,05%.

Номинальное значение электрического сопротивления луча воспроизводятся в соответствии с рядом - (∞; 9 Ом; 4 Ом; 5 Ом; 3 Ом; 2,25 Ом; 1,8 Ом; 1,5 Ом; 1,2857 Ом; 1,125 Ом; 1 Ом)×10ⁿ Ом, где n = 7; 6; 5, соответственно декадам магазина проводимости меры «×10⁹»; «×10¹⁰»; «×10¹¹».

Значения в скобках соответствуют положениям переключателя проводимости - 0; 1; 2; 3; 4; 5; 6; 7; 8; 9.

При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 10⁴ Ом до 10⁹ Ом Р40116М представляет собой магазин сопротивления, состоящий из пяти декад, обозначенных на лицевой панели «×10⁴»; «×10⁵»; «×10⁶»; «×10⁷»; «×10⁸» возле лимбов соответствующих переключателей.

Предел допускаемого значения основной погрешности и допускаемое изменение сопротивления за год (нестабильность) со дня первой аттестации для резервных ступеней магазина сопротивления Р40116М:

Изоляция между корпусом и изолированной от него по постоянному току электрической цепью меры, а также между корпусом и экраном выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50±1 Гц, амплитудное значение которого - 7 кВ.

Электрическое сопротивление изоляции постоянному току:

- между корпусом и каждым из разъемов - не менее 10¹³ Ом;

- относительно экрана - не менее 10¹² Ом.

Переключатели меры Р40116М для каждого контакта выдерживают - не менее 100 000 переключений.

Норма средней наработки на отказ меры с учетом технического обслуживания - 6000 ч.

Среднее время восстановления работоспособного состояния меры - не более 1 ч.

Полный средний срок службы меры - не менее 10 лет.

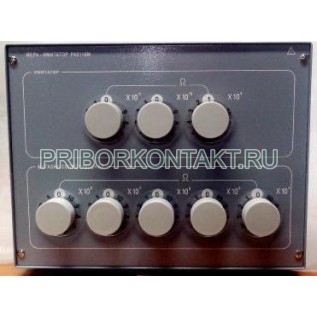

Мера Р40116М представляет собой настольный прибор с вертикальной лицевой панелью.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм р. ст.).

Вид климатического исполнения Р40116М - для районов с умеренным и холодным климатом - УХЛ4.1.

Частота напряжения питания - 50±1 Гц.
