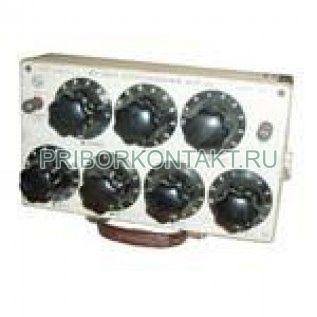

Магазин сопротивлений МСР-63

Магазин сопротивлений МСР-63

МСР-63 - магазин сопротивлений для работы в цепях постоянного тока в качестве многозначной меры электрического сопротивления. Применяется при поверке и настройке измерительной аппаратуры, калибровке мостов и омметров, а также при лабораторных и цеховых работах, где требуется быстро и точно задавать сопротивление. Возможные обозначения: МСР63, МСР 63, mcp-63, mcp63, mcp 63.

Назначение и применение

• Воспроизведение заданных значений электрического сопротивления в цепях постоянного тока.
• Калибровка и поверка измерителей сопротивления, измерительных схем и стендов.
• Подбор сопротивлений при наладке узлов и цепей, проверка элементов и соединений.

Функции и особенности

• Широкий диапазон установки сопротивления от 0,035 Ом до 111111,1 Ом.
• Дискретность задания - 0,01 Ом, удобно для точной подстройки в низкоомной области.
• Нормированная погрешность при (20±2)°С и отдельный режим с увеличенной допустимой мощностью до 0,5 Вт.
• Все узлы смонтированы на металлической панели, маркировка и надписи нанесены на внешнюю сторону для работы без ошибок.

Технические характеристики

Допустимый ток по декадам

Ток через магазин не должен превышать значений, указанных для включенной декады.

Погрешности и режимы работы

• При увеличении мощности до допустимой величины 0,5 Вт класс точности понижается до 0,1, а основная погрешность при (20±5)°С определяется: ±(0,1 + 0,04m/R)%.
• Дополнительная погрешность при изменении температуры окружающего воздуха в пределах 15-30°С - не более половины значения основной погрешности на каждые 5°С изменения температуры.

Конструкция и эксплуатация

МСР-63 выполнен в виде декадного магазина сопротивлений с механическими органами установки. Узлы размещены на металлической панели, что повышает жесткость конструкции и стабильность параметров при регулярной эксплуатации. Для сохранения метрологических характеристик важно соблюдать ограничения по току и мощности для выбранной декады, а также учитывать температурные условия работы.

Преимущества

• Широкий диапазон 0,035-111111,1 Ом при малом шаге 0,01 Ом.
• Нормированная точность и понятные формулы расчета погрешности по включенному сопротивлению.
• Возможность работы в режиме повышенной мощности до 0,5 Вт (с учетом снижения класса точности).
• Удобство для поверочных работ и наладки - быстрый набор сопротивления по декадам.
