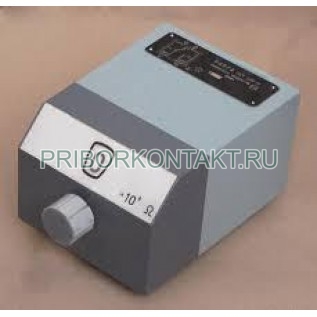

Магазин сопротивления Р4071

Также это изделие может называться: Р 4071, Р-4071, Рч071, r4071, r 4071, r-4071, p4071, p 4071, p4071.

Р4071 магазин сопротивления предназначен для применения в цепях постоянного тока в качестве переменной меры электрического сопротивления.

Технические характеристики Р4071:

Класс точности - 0,05.

Диапазон регулируемых сопротивлений - от 1 МОм до 10 МОм.

Номинальное напряжение - 300 В.

Испытательное напряжение - 1 В.

Предел допускаемой основной погрешности - ±0,05%.

Число декад - 1

Магазин сопротивлений представляет собой физический прибор, при помощи которого в цепь гальванического тока можно ввести любой величины сопротивление току.

За единицу сопротивления в магазинах Р4071 принят 1 Ом - сопротивление, представляемое прохождению тока ртутным столбом (сечением - 1 мм²; длинной - 106,3 см). Для пользования на практике изготовляют обыкновенно проволоки, имеющие сопротивление в 1 Ом, 5 Ом, 10 Ом и т. д.

Проволоки эти припаиваются концами к двум толстым, загнутым вниз медным брускам; сама проволока свертывается спиралью и помещается внутри деревянной, каучуковой или металлической коробочки, предохраняющей проволоку от повреждений.

Для того, чтобы сопротивления не изменяли своей величины от изменения температуры, их изготовляют из проволок, приготовленных из манганина, константана или т. п. сплавов. Внутренность коробки часто наполняется маслом, которое играет роль изолятора и не допускает быстрых изменений температур проволоки. В масло опущен термометр.

Предприятие-изготовитель предоставляет гарантию соответствия приборов магазины сопротивлений Р4071 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
