Р40102

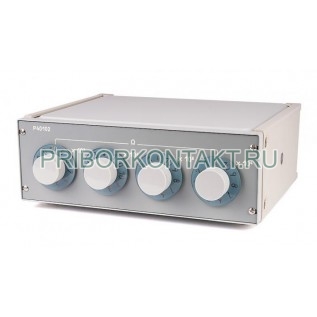

Магазин сопротивления Р40102

Магазин сопротивления Р40102 - многозначная мера электрического сопротивления для цепей постоянного тока. Прибор применяется в качестве регулируемой меры при настройке, калибровке и поверке измерительных схем, а также при лабораторных работах, где требуется быстрое и повторяемое задание сопротивления по декадам.

Также встречаются обозначения: Р 40102, Р-40102, p40102, p-40102, p 40102.

Назначение и области применения

Р40102 предназначен для задания сопротивления дискретными ступенями в цепях постоянного тока. Магазин используют в метрологических лабораториях и на производственных участках при проверке омметров, мостов, измерительных установок, а также при подборе режимов и моделировании резистивных нагрузок в измерительных трактах.

Функции и особенности

• исполнение в виде многодекадной меры с дискретной установкой сопротивления;
• 4 декады с номиналами ступеней 10⁴ Ом, 10⁵ Ом, 10⁶ Ом, 10⁷ Ом;
• работа на постоянном токе;
• ограничение мощности рассеивания на ступень (для декад х10⁴ Ом и х10⁵ Ом) - не более 0,05 Вт;
• восстанавливаемое и ремонтируемое однофункциональное изделие (группа 2, вид 1 по ГОСТ 27.003-83).

Метрологические характеристики

Класс точности Р40102 - 0,02. В нормальных условиях применения предел допускаемого отклонения действительного значения сопротивления от номинального не превышает значения класса точности.

Нормальные условия применения:

• температура (20±0,5) °С;
• относительная влажность 25-80%;
• атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.);
• постоянный ток;
• напряжение или мощность - не выше номинальных.

Дополнительные составляющие погрешности:

• от изменения температуры между границами нормальных условий и смежной областью рабочих условий - 0,02%;
• при изменении напряжения на магазине от номинального до любого значения, не превышающего максимального (при тепловом равновесии) - 0,02%.

Условия эксплуатации

Климатическое исполнение - УХЛ4.1 по ГОСТ 15150-69. Рабочие условия применения:

Технические характеристики

*Максимальное напряжение 2 кВ допускается при включении не менее 6 ступеней декады х10⁶ Ом и не менее 4 ступеней декады х10⁷ Ом.

Надежность и ресурс

• средняя наработка на отказ (с учетом регламентируемого ТО) - 12500 ч;
• среднее время восстановления работоспособного состояния - 4 ч;
• полный средний срок службы - 10 лет;
• установленная безотказная наработка при рабочих условиях и максимальном напряжении (мощности) - 1000 ч;
• установленный срок службы - 3 года.

Конструктивные и эксплуатационные преимущества

• удобная дискретная установка сопротивления по четырем декадам в области высоких номиналов;
• класс точности 0,02 позволяет использовать магазин в поверочных и калибровочных задачах;
• высокие требования по сопротивлению изоляции важны при работе с большими сопротивлениями и повышенными напряжениями;
• ремонтопригодность и заданные показатели надежности упрощают эксплуатацию в метрологической практике.
