Мера электрического сопротивления Р3026

Мера электрического сопротивления Р3026

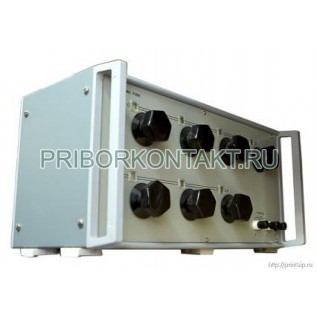

Р3026 - многозначная мера электрического сопротивления постоянного тока, применяемая как регулируемая мера сопротивления в измерительных и поверочных цепях. Установка номинала выполняется декадными переключателями, что удобно при настройке мостов, калибровке измерителей, а также при работе в метрологических лабораториях и на стендах.

Варианты обозначения: Р3026, Р 3026, Р-3026, Р30-26, Р30 26, p3026, p 3026, p-3026. Выпускаются модификации Р3026-1 и Р3026-2.

Назначение и применение

Мера Р3026 предназначена для формирования заданных значений сопротивления в цепях постоянного тока. Прибор используют:

• как регулируемую меру при поверке и калибровке омметров и мостов;
• для задания эталонных сопротивлений при наладке измерительных трактов;
• в лабораторных испытаниях, где требуется воспроизводимость и стабильность сопротивления.

Модификации и класс точности

• Р3026-1 - класс точности 0,002;
• Р3026-2 - класс точности 0,005.

Диапазон установки и декадная структура

Установка сопротивления выполняется 7 декадными переключателями в диапазоне от 0,01 Ом до 111111,1 Ом.

• 1 декада - 10-10 000 Ом;
• 2 декада - 10-1000 Ом;
• 3 декада - 10-100 Ом;
• 4 декада - 10-10 Ом;
• 5 декада - 10-1 Ом;
• 6 декада - 10-0,1 Ом;
• 7 декада - 10-0,01 Ом.

Сопротивление ступени - от 10 000 Ом до 1 Ом.

Мощность рассеивания

Нормирование мощности рассеивания задано по декадам и классу точности.

• Для декад 1-5 (класс 0,002): номинальная 0,005 Вт, максимальная 0,02 Вт.
• Для декад 1-5 (класс 0,005): номинальная 0,01 Вт, максимальная 0,05 Вт.
• Для декад 10-0,1 и 10-0,01 (все классы): номинальная 0,01 Вт, максимальная 0,1 Вт.

Параметры нулевой установки и паразитные влияния

• Сопротивление при установке всех декад на нуль, измеренное с зажимов "111111,1 Ом" - не более 0,01 Ом.
• Вариация начального сопротивления - не более 0,01 Ом.
• Термоконтактная ЭДС ненагруженной меры при нормальных условиях и нулевой установке декад - не более 5 мкВ.

Изоляция и электрическая прочность

Погрешность и долговременная стабильность

Предел допускаемого отклонения действительного значения сопротивления, выраженный в процентах от номинального, - не более ±(0,01 + 1,5·10^-6·(111111,1/R - 1)), где R - номинальное значение включенного сопротивления.

Нестабильность за год:

• Р3026-1 - не более ±(0,002 + 1,5·10^-6·(111111,1/R - 1))%;
• Р3026-2 - не более ±(0,005 + 1,5·10^-6·(111111,1/R - 1))%.

Дополнительная погрешность при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную (при нормальных условиях и после установления теплового равновесия), численно равна значению нестабильности за год.

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха от диапазона нормальных условий к диапазону рабочих условий, также численно равна значению нестабильности за год.

Габариты и масса

• Габаритные размеры - 485-250-240 мм.
• Масса - не более 11 кг.

Условия эксплуатации

Нормальные условия:

• температура окружающего воздуха - (20±0,5) °С;
• относительная влажность - 60±20%.

Рабочие условия:

• температура окружающего воздуха для Р3026-1 - (20±2) °С;
• температура окружающего воздуха для Р3026-2 - (20±5) °С;
• относительная влажность в рабочем диапазоне температур - от 25% до 80%.

Преимущества применения

• Широкий диапазон установки от 0,01 Ом до 111111,1 Ом - удобно для подбора номиналов без замены элементов схемы.
• Декадная установка - быстрая перестройка сопротивления и повторяемость заданного значения.
• Нормированная термо-ЭДС и начальное сопротивление - важно для высокоточных измерительных цепей.
• Две модификации по классу точности - выбор под задачи метрологии или наладки.
