Магазин сопротивления Р4830/3

Магазин сопротивления Р4830/3

Магазин сопротивления Р4830/3 (Р 4830/3, Р-4830/3, p4830/3, p 4830/3, p-4830/3) предназначен для работы в цепях постоянного и переменного тока частотой до 50 kHz в качестве прецизионной меры электрического сопротивления. Изделие применяется при поверке и калибровке измерительной аппаратуры, в метрологических лабораториях, на стендах контроля и в измерительных установках, где требуется воспроизведение сопротивления с фиксированным шагом и нормированными параметрами по частоте.

Назначение и применение

• Воспроизведение заданных значений сопротивления в цепях постоянного и переменного тока до 50 kHz.
• Поверка омметров, мостов, измерителей сопротивления и многоканальных измерительных систем.
• Настройка и контроль измерительных трактов, включая задачи с требованиями по постоянной времени и паразитным параметрам.
• Работа как многодекадная мера при лабораторных испытаниях и в составе эталонных установок по ГОСТ 23737-79.

Функции и особенности

• Диапазон воспроизводимого сопротивления от 1,0 Ом до 1222221 Ом с дискретностью 1,0 Ом.
• Нормирование класса точности 0,05/2,5·10^-7 и параметров начального сопротивления (R0) с заданной вариацией.
• Два варианта подключения - через обычные зажимы «1»-«2» и через низкоомные зажимы «2»-«3» (актуально для малых сопротивлений и снижения влияния переходных контактов).
• Нормированные значения постоянной времени τ и ограничение индуктивности при малых включаемых сопротивлениях.
• Ограничения по верхнему пределу частотного диапазона по декадам и требование при включении нескольких декад не превышать 20,00 kHz.

Технические характеристики

Начальное сопротивление и код ОКП

Начальное сопротивление (R0) - это сопротивление магазина при установке всех декадных переключателей на нулевые показания. Для Р4830/3 нормированы среднее значение R0, его вариация ΔR0 и код ОКП.

Мощность рассеивания и ограничения по току

Для соблюдения метрологических характеристик важно учитывать номинальные и максимальные значения мощности рассеивания ступеней по декадам. Номинальная мощность ступеней декад «Х1Ω», «Х10Ω», «Х100Ω», «Х1000Ω» - не более 0,25 W; для «Х0,1Ω» - 0,025 W; для «Х0,01Ω» - 0,0025 W. Для высокоомных декад «Х10000Ω» - 0,025 W и «Х100000Ω» - 0,0025 W. Также нормирован номинальный ток магазина при включении декад «Х0,1Ω» и «Х0,01Ω» - не более 0,3 А.

Погрешность, стабильность и температурные влияния

Предел допускаемого отклонения действительного значения сопротивления в нормальных условиях определяется по формуле:

δ1=±(0,05 + 2,5 · 10^-5(Rk/R-1))

где Rk - наибольшее значение сопротивления магазина Р4830/3, Ом; R - номинальное значение включенного сопротивления, Ом. Допускаемое изменение сопротивления за год (нестабильность), а также отклонение при первичной поверке не превышают значения, вычисленного по этой формуле при соблюдении условий теплового равновесия и ограничений по мощности.

Индуктивность и постоянная времени

• Начальная индуктивность и индуктивность при включении сопротивления не более 1 Ом через низкоомные зажимы «2»-«3» - не более 1 μH.
• Предельные значения постоянной времени τ (при исключении начальной индуктивности и соединении экрана с низкоомным выводом) нормированы по диапазонам сопротивлений и мощности ступени.

Частотный диапазон по декадам

Верхний предел частотного диапазона нормирован для каждой декады. При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 kHz.

Изоляция и электрическая прочность

• Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями в рабочих условиях - не менее 2•10¹⁰ Ом.
• Изоляция выдерживает в течение 1 минуты испытательное напряжение 2 kV переменного тока частотой 50 Hz.

Конструкция и эксплуатация

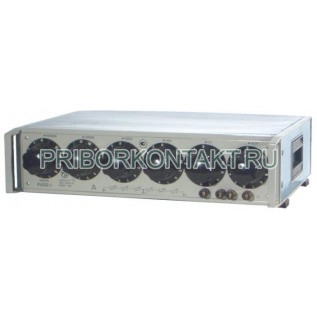

Магазин выполнен в корпусе лабораторного исполнения с многодекадными переключателями, обеспечивающими установку сопротивления с шагом 1 Ом. Для низкоомных режимов предусмотрены низкоомные зажимы «2»-«3», уменьшающие влияние сопротивления соединительных проводов и контактных переходов. При работе на переменном токе следует учитывать ограничения по частоте для выбранной декады и соблюдать требование по верхнему пределу 20,00 kHz при одновременном включении нескольких декад.

Преимущества

• Широкий диапазон 1,0-1222221 Ом при дискретности 1 Ом - удобно для поверки и настройки.
• Нормированные τ и индуктивность - пригоден для задач, чувствительных к паразитным параметрам.
• Работа в цепях DC и AC до 50 kHz с заданными ограничениями по декадам.
• Стабильность и точность по классу 0,05/2,5·10^-7 при соблюдении условий применения.
• Унифицированные габариты 490x135x365 мм и масса до 8,5 kg для настольной лабораторной эксплуатации.
