Р314 магазин сопротивлений штепсельный

Также этот прибор может называться: Р-314, Р 314, p314, p-314, p 314.

Р314 магазин сопротивлений штепсельный предназначается для включения в различные электрические схемы в случаях, когда требуется ввести сопротивление определенного значения.

Конструктивно магазины сопротивлений Р314 выполнены в пластмассовом или деревянном корпусе прямоугольной формы.

Состоит из шести декад - ×0,1 Ом; ×1 Ом; ×10 Ом; ×100 Ом; ×1000 Ом; ×10 000 Ом.

Технические характеристики Р314:

Номинальное сопротивление - от 0,1 Ом до 100 кОм.

Ступень переключения сопротивлений - 0,1 Ом.

Наибольшая погрешность, выраженная в процентах от величины сопротивления, набранного на магазине - не более ±0,1%.

Изменение сопротивления, вызванное изменением температуры на ±10° С - не более ±0,1%.

Величина нулевого сопротивления - не более 0,035 Ом.

Мощность рассеивания на каждую ступень - 1 Вт.

Испытательное напряжения изоляции между токоведущими частями и корпусом - 2 кВ.

Габаритные размеры - 230×300×180 мм.

Масса магазина Р314 - не более 6,5 кг.

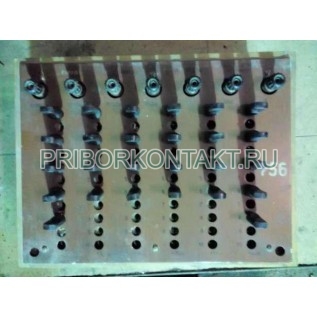

На верхней панели магазина Р314 укрепляются 7 зажимов, что позволяет подключать каждую декаду отдельно. Намотка катушек выполнена из манганиновой проволоки.

Условия эксплуатации:

Температура окружающего воздуха - от +15° С до +35° С.

Относительная влажность - до 80%.

Магазины сопротивлений Р314 применяются в лабораторной и цеховой практике.
