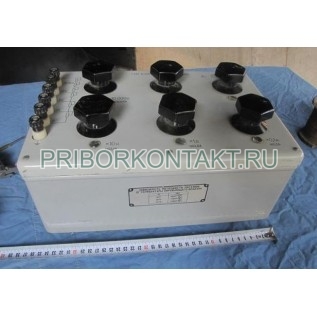

Магазин сопротивления Р327 (Р-327, Р 327, p327, p 327, p-327)
Предназначен для применения в цепях постоянного тока в качестве переменной меры электрического сопротивления.
Класс точности 0,01/1,5 х10^-6. Магазин имеет 6 декад:10 х (10000 + 1000 + 100 + 10 +1 + 0,1) Ом. Номинальная мощность на ступень (при сопротивлении ее от 1 до 10⁴ Ом) - 0,1Вт.

Магазины сопротивления Р327 предназначены для применения в цепях постоянного тока в качестве переменной меры электрического сопротивления.
Магазин сопротивления Р327 предназначен для работы при температуре окружающего воздуха от 15 до 30°С и относительной влажности до 80%. Нормальная температура эксплуатации 20±1°С.
Магазины Р327, поставляемые на экспорт в страны с тропическим климатом (заводское обозначение Р327 Т4.1) предназначены для работы в помещении с кондиционированием воздуха при температуре окружающего воздуха от 15 до 30°С.

Технические данные

Магазин сопротивления Р327 соответствует, требованиям ТУ завода-изготовителя и ГОСТ 7003-74. Класс точности 0,01/1,5 10^-6. Магазин имеет 6 декад:10 х (10000 + 1000 + 100 + 10 +1 + 0,1) Ом. Номинальная мощность на ступень (при сопротивлении ее от 1 до 10⁴ Ом) - 0,1Вт. Номинальный ток магазина при включении декады 10 х 0,1Ом составляет 0,3А. Основная погрешность магазина, определяемая при температуре 20±1 °С, не превышает значений, вычисленных по формуле:
δ = ±[c + d (Rmax/R - 1)] %
где c постоянная 0,01;
Rmax - наибольшее сопротивление магазина, Ом;
R - номинальное значение включенного сопротивления, Ом;
d - постоянная, равная 1,5 •10^-6

Дополнительная погрешность показаний магазина Р327 от изменения температуры на каждые 5°С в пределах 15-30°С не превышает допустимого значения основной погрешности. Начальное сопротивление магазина, т.е. сопротивление при установке щеток всех декадных переключателей на нулевые показания, не превышает величины 0,012Ом. Вариация начального сопротивления не превышает 0,0012Ом. Термоконтактная э.д.с. в измерительной цепи ненагруженного магазина Р327 при установленных на нулевые показания щетках переключателей не превышает 1мкВ. Сопротивление изоляции между электрической цепью и корпусом магазина не менее 10¹⁰Ом при напряжении не выше испытательного 2кВ и не ниже 300В.
Рычажные переключатели магазина выдерживают 100000 ходов без каких-либо дефектов. Габаритные размеры магазина Р327 не более 350 х 235 х 200 мм. Масса не более 7,5 кг.
