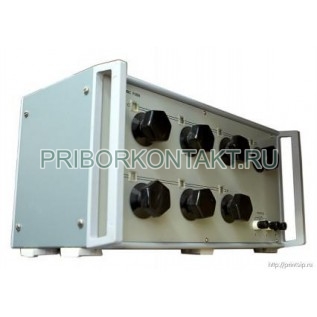

Мера Р3026/2 электрического сопротивления

Мера электрического сопротивления постоянного тока многозначная Р3026/2

Мера Р3026/2 (Р 3026/2, Р-3026/2, p3026/2, p 3026/2, p-3026/2) - многозначная регулируемая мера электрического сопротивления для цепей постоянного тока. Прибор относится к ММЭС и предназначен для точной установки требуемого сопротивления в лабораторных и поверочных схемах, при калибровке измерителей, настройке мостов, компенсационных и прецизионных измерительных трактов.

Назначение и применение

• Использование в качестве регулируемой меры сопротивления в цепях постоянного тока.
• Формирование заданных номиналов для поверки, калибровки и проверки измерительных каналов, а также для настройки и контроля параметров измерительных установок.
• Исполнения для тропического климата обозначаются: Р3026-1 04.1*; Р3026-2 04.1*.

Функции и особенности

• Установка сопротивления выполняется 7 декадными переключателями в диапазоне от 0,01 Ом до 111111,1 Ом.
• Высокий класс точности - 0,005, что делает Р3026/2 удобной мерой для прецизионных работ.
• Низкое начальное сопротивление R₀ - не более 0,01 Ом (при нулевых положениях декад, измерение с зажимов «111111,1 Ом»).
• Малая вариация начального сопротивления ΔR₀ - не более 0,001 Ом.
• Низкая термоконтактная ЭДС в ненагруженной измерительной цепи - не более 5 мкВ (при нормальных условиях и нулевых установках декад).
• Нормированная изоляция и электрическая прочность - повышенная устойчивость к утечкам и наводкам в измерительных схемах.

Технические характеристики Р3026/2

Мощность рассеивания

Значения номинальной и максимальной мощности рассеивания нормированы по декадам.

Для декад 10×0,1 и 10×0,01: номинальная мощность рассеивания на ступень - 0,01 Вт, максимальная - 0,1 Вт.

Условия применения

Начальные параметры и термо-ЭДС

• Среднее значение начального сопротивления R₀ (нулевые установки декад) - не превышает 0,01 Ом.
• Вариация начального сопротивления ΔR₀ - не превышает 0,001 Ом.
• Термоконтактная ЭДС в ненагруженной цепи при нормальных условиях и нулевых установках - не более 5 мкВ.

Изоляция и электрическая прочность

Эксплуатация и преимущества

• Широкий диапазон установки - 0,01-111111,1 Ом при удобной декадной схеме переключения.
• Прецизионный класс точности 0,005 (для Р3026-2 также нормируется составляющая 1,5·10^-6) - подходит для задач, где обычных магазинов сопротивления недостаточно.
• Малая термоконтактная ЭДС 5 мкВ и низкое R₀ - важны при измерениях малых сопротивлений и в компенсационных схемах.
• Нормированная изоляция 2·10¹⁰ Ом и испытание 1,5 кВ - снижение влияния утечек в поверочных операциях.
• Рабочие условия 20±5°C и влажность 25-80% - типовой лабораторный диапазон для стабильных результатов.
