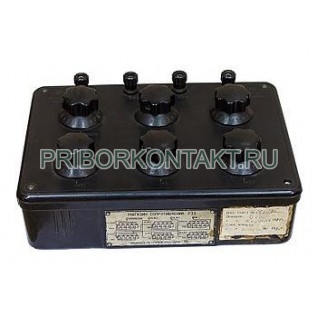

Магазин сопротивления измерительный Р33

Магазин сопротивления измерительный Р33 (Р-33, Р 33, p33, p 33, p-33) - декадная мера электрического сопротивления для цепей постоянного тока. Прибор применяется как многозначная мера R при поверке, калибровке и настройке измерительных схем, а также при лабораторных испытаниях. Магазин позволяет быстро набирать требуемое сопротивление ступенями декад с высокой повторяемостью и нормированной погрешностью.

Назначение и применение

Работа в качестве меры сопротивления постоянному току в измерительных цепях.

Получение заданных значений сопротивления в диапазоне от 0,1 Ом до 99999,9 Ом.

Поверка и настройка мостов, омметров, измерителей параметров, калибровка трактов и методик.

Использование в метрологических, поверочных и ремонтных лабораториях, учебных и производственных стендах.

Функции и особенности

Декадная установка сопротивления - быстрый набор значений без пересчета схем.

Класс точности 0,2/6•10^-6 - нормированная основная погрешность по формуле для всего диапазона.

Низкая термоконтактная ЭДС - не более 10 мкВ при неподвижных переключателях, полезно при точных измерениях малых сопротивлений.

Малое начальное сопротивление - среднее значение не более 0,06 Ом, вариация не более 0,006 Ом.

Повышенная электрическая прочность изоляции - испытательное напряжение 2 кВ (50 Гц) в течение 1 мин.

Экспортное тропическое исполнение Р33 04.2* - для условий сухих отапливаемых помещений при 10-35°C, нормальная температура (27±5)°C.

Технические характеристики Р33

Параметр	Значение
Диапазон получаемых сопротивлений	0,1 Ом - 99999,9 Ом
Класс точности	0,2/6•10^-6
Формула предела допускаемого отклонения (нормальные условия)	δ = ±[0,2 + 6•10^-6(Rк/R - 1)]
Пояснение к формуле	Rк - наибольшее значение сопротивления магазина, Ом; R - номинальное значение включенного сопротивления, Ом
Дополнительная погрешность по температуре	численно равна значению по формуле δ при изменении температуры между пределами нормальных условий и смежной областью рабочих условий
Дополнительная погрешность по мощности рассеивания	не превышает значения, определяемого формулой δ (при изменении от номинальной до значения не выше максимальной мощности, при нормальных условиях и тепловом равновесии)
Термоконтактная ЭДС в измерительной цепи	не более 10 мкВ
Начальное сопротивление (все декады на нуле)	среднее значение не более 0,06 Ом
Вариация начального сопротивления	не более 0,006 Ом
Номинальное сопротивление ступени высшей декады	10000 Ом
Номинальное сопротивление ступени низшей декады	0,1 Ом
Номинальная мощность на одну ступень	0,25 Вт (при R от 1 до 10⁴ Ом); 0,1 Вт (при R 0,1 Ом)
Максимальная мощность на одну ступень	0,5 Вт (при R от 1 до 10⁴ Ом); 1 Вт (при R 0,1 Ом)
Сопротивление изоляции (корпус - измерительная цепь), рабочие условия	не менее 500 МОм
Испытательное напряжение изоляции	2 кВ, практически синусоидальный переменный ток 50 Гц, 1 мин
Габаритные размеры	260х185х110 мм
Масса	не более 2,5 кг

Параметр

Значение

Диапазон получаемых сопротивлений

0,1 Ом - 99999,9 Ом

Класс точности

0,2/6•10^-6

Формула предела допускаемого отклонения (нормальные условия)

δ = ±[0,2 + 6•10^-6(Rк/R - 1)]

Пояснение к формуле

Rк - наибольшее значение сопротивления магазина, Ом; R - номинальное значение включенного сопротивления, Ом

Дополнительная погрешность по температуре

численно равна значению по формуле δ при изменении температуры между пределами нормальных условий и смежной областью рабочих условий

Дополнительная погрешность по мощности рассеивания

не превышает значения, определяемого формулой δ (при изменении от номинальной до значения не выше максимальной мощности, при нормальных условиях и тепловом равновесии)

Термоконтактная ЭДС в измерительной цепи

не более 10 мкВ

Начальное сопротивление (все декады на нуле)

среднее значение не более 0,06 Ом

Вариация начального сопротивления

не более 0,006 Ом

Номинальное сопротивление ступени высшей декады

10000 Ом

Номинальное сопротивление ступени низшей декады

0,1 Ом

Номинальная мощность на одну ступень

0,25 Вт (при R от 1 до 10⁴ Ом); 0,1 Вт (при R 0,1 Ом)

Максимальная мощность на одну ступень

0,5 Вт (при R от 1 до 10⁴ Ом); 1 Вт (при R 0,1 Ом)

Сопротивление изоляции (корпус - измерительная цепь), рабочие условия

не менее 500 МОм

Испытательное напряжение изоляции

2 кВ, практически синусоидальный переменный ток 50 Гц, 1 мин

Габаритные размеры

260х185х110 мм

Масса

не более 2,5 кг

Условия эксплуатации

Рабочий диапазон: температура 10-30°C; относительная влажность 25-80%.

Нормальные условия: температура (20±5)°C; относительная влажность 25-80%; атмосферное давление 84-106,7 кПа (630-800 мм рт. ст.).

Экспорт в тропики (Р33 04.2*): сухие отапливаемые помещения, температура 10-35°C; нормальная температура эксплуатации (27±5)°C.

Конструкция и эксплуатация

Перед включением в измерительную схему установите декады в требуемое положение, контролируя суммарное значение сопротивления.

При работе на малых сопротивлениях учитывайте начальное сопротивление 0,06 Ом и его вариацию 0,006 Ом - это важно для точных измерений в области единиц десятых Ом.

Не превышайте мощность рассеивания на ступень: 0,25 Вт номинально (1-10⁴ Ом) и 0,1 Вт для 0,1 Ом; максимально 0,5 Вт и 1 Вт соответственно.

Для стабильной точности ориентируйтесь на нормальные условия (20±5°C) и исключайте перегрев элементов при длительной нагрузке.

Преимущества

Широкий диапазон установки сопротивления 0,1-99999,9 Ом при декадном наборе.

Нормированная точность по формуле - удобна для оценки погрешности на любом установленном значении.

Низкая термо-ЭДС и малое начальное сопротивление - пригодность для точных измерительных схем.

Высокая изоляция и электрическая прочность (500 МОм, 2 кВ) - надежность в лабораторных условиях.

Компактные габариты 260х185х110 мм и масса до 2,5 кг - удобство размещения на рабочем месте.
