Мера сопротивления Р40111 (Р 40111, Р-40111, p40111, p 40111, p-40111)
Предназначена: для передачи значений электрического сопротивления от образцовых мер Р40111 в измерительных цепях постоянного тока путем параллельно-последовательного переключения ступеней (МПЭС); для использования в качестве многозначных мер Р40111 электрического сопротивления (ММЭС) - в измерительных цепях постоянного тока.
Номинальное сопротивление меры 10⁵Ом
Габариты 215х132х255мм.
Класс точности 0,01-0,02.

1 Общие сведения об изделии

1.1. Меры сопротивления Р40111 предназначены: для передачи значений электрического сопротивления от образцовых мер Р40111 в измерительных цепях постоянного тока путем параллельно-последовательного переключения ступеней (МПЭС); для использования в качестве многозначных мер Р40111 электрического сопротивления (ММЭС) - в измерительных цепях постоянного тока.
1.2. Вид климатического исполнения по ГОСТ 15150 - 69: для районов с умеренным и холодным климатом - УХЛ 4.1, но при рабочих условиях применения мер Р40111:
температура окружающего воздуха (20±5) °С (для Р40115 – [20±10] °С);
относительная влажность от 25 до 80 %;
атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.).

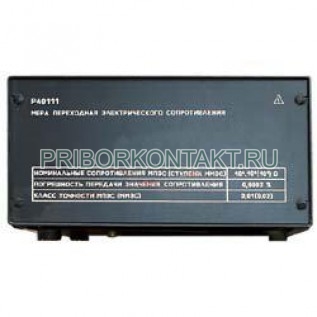

Мера переходная электрического сопротивления Р40111
2 Технические характеристики

2.1. Основные параметры мер Р40111 приведены в табл.1.
2.2. Максимальные и номинальные значения мощности рассеивания на ступень и напряжения, прикладываемого к мере, равны указанным в табл. 1.
2.3. Меры Р40111 восстанавливаемые, ремонтируемые, многофункциональные изделия.
2.4. Предел допускаемого отклонения действительного значения сопротивления меры Р40111 (ММЭС) от номинального при первичной поверке (при выпуске с предприятия-изготовителя) составляет 0,02 % при соблюдении нормальных условий применения:
температура окружающего воздуха (20±1) °С;
относительная влажность от 25 до 80 %;
атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.);
напряжение или мощность не выше номинальных по п.2.1.
2.5. Предел допускаемого отклонения действительного значения сопротивления меры Р40111 (МПЭС) от номинального при первичной поверке (при выпуске с предприятия-изготовителя) составляет 0,01 % при соблюдении нормальных условий применения по п.2.4.
2.6. Погрешность передачи значений электрического сопротивления не превышает 0,0002 % (МПЭС) при соблюдении нормальных условий по п.2.4 и дополнений: изменение температуры меры Р40111 (окружающей среды) за время передачи значений электрического сопротивления не превышает 0,2 °С; напряжения на мере не выше номинальных, указанных в табл.1.
2.7. Допускаемое изменение сопротивления мер Р40111 (МПЭС) за год (нестабильность) со дня первой аттестации не превышает значений по пп.2.4, 2.5.
2.8. Предел допускаемой дополнительной погрешности мер Р40111, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению R max, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.9. Предел допускаемой дополнительной погрешности меры Р40111 в процентах от ее номинального значения при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.10. Предел допускаемой дополнительной погрешности мер Р40111 в процентах от ее номинального значения при изменении напряжения от номинального до любого значения, не превышающего максимальное напряжение при нормальных условиях применения и установившемся состоянии теплового равновесия, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.11. Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью мер Р40111 выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1) Гц, амплитудное значение которого равно 7 кВ. Допускается использовать испытательное напряжение постоянного тока значением 7 кВ.
2.12. Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью мер Р40111, имеющих специальное устройство для уменьшения влияния токов утечки, в рабочих условиях применения не менее 5•1013 Ом.
2.13. Норма средней наработки на отказ меры Р40111 с учетом технического обслуживания, регламентируемого эксплуатационной документацией, 10000 ч. Средняя наработка на отказ устанавливается для рабочих условий применения и напряжения не ниже номинального. Критерием отказа является несоответствие мер Р40111 требованиям п.2.5.
2.14. Среднее время восстановления работоспособного состояния меры Р40111 1 ч.
2.15. Полный средний срок службы мер Р40111 10 лет.
2.16. Установленная безотказная наработка для рабочих условий применения и максимального напряжения (мощности), прикладываемого к мере, 800 ч. Критерием отказа является несоответствие мер Р40111 требованиям п.2.5.
2.17. Установленный срок службы мер Р40111 3 года.
2.18. Содержание цветных и драгоценных материалов в мерах Р40111 указано в табл.1.
