Описание товара

Р40104

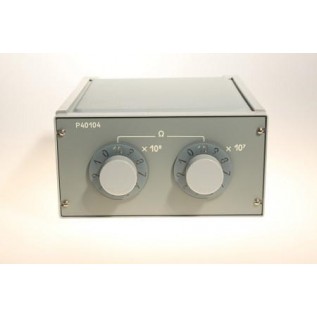

Магазин сопротивления Р40104 (Р 40104, Р-40104, p40104, p-40104, p 40104)
Предназначен для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока.
Номинальное значение сопротивления 107Ом, 108Ом
Число декад 2
Класс точности 0,05; 0,1
Магазины сопротивления Р40104 предназначены для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока. Рабочие условия применения магазинов согласно табл. 1. Вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69.
Технические характеристики
Основные параметры и коды ОКП магазинов Р40104 приведены в табл. 2. Максимальные значения мощности рассеивания на ступень равны номинальным, указанным в табл. 2. Предел допускаемого отклонения действительного значения сопротивления магазинов Р40104 от номинального, в процентах, не превышает значений класса точности при соблюдении нормальных условий применения:
температура окружающего воздуха (20±1) °С; относительная влажность от 25 до 80%; атмосферное давление 84-106,7 кПа, (630-800 мм рт.ст.); ток постоянный; напряжение или мощность не выше номинальных (табл. 2).
Предел допускаемой дополнительной погрешности магазинов Р40104 вызванной изменением температуры окружающего воздуха между верхним (ниж­ним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению Rmax, равен 0,05%.
Магазины Р40104 относятся к группе 2, виду 1 по ГОСТ 27.003-83,восстанавливаемые, ремонтируемые, однофункциональные.
Норма средней наработки на отказ с учетом технического обслуживания регламентируемого эксплуатационной документацией 6250 ч.
Средняя наработка на отказ устанавливается для рабочих условий применения и напряжения (мощности) равного 0,5 номинального. Критерием отказа является несоответствие магазинов Р40104требованиям по значению предела допускаемого отклонения (указан выше). Среднее время восстановления работоспособного состояния магазина 4 ч. Полный средний срок службы магазинов 10 лет.
Установленная безотказная наработка для рабочих условий применения и максимального напряжения (мощности), прикладываемого к магазину 500 ч.
Критерием отказа является несоответствие магазинов Р40104 требованиям по значению предела допускаемого отклонения (указан выше). Установленный срок службы магазинов 3 года. Содержание серебра в магазинах Р40104- 2,37 г.
Таблица 1.
Влияющая величина
Р40104
Температура, °С
20±10
Относительная влажность, %
От 25 до 80 в рабочем диапазоне
Атмосферное давление. кПа
(мм. рт. ст)
84-106,7 (630-800)

Таблица 2.

Параметры
Р40104
Число декад
2

Номинальное значение сопротивления одной ступени, Ом
107Ом
108Ом
Класс точности
0,05
0,1
Род тока
Постоянный

Предельное значение постоянной времени (τ) декады, с
«х104»
-
«х105»
-
«х106»
-

Верхний предел частотного диапазона. кГц, при включении декад (комбинаций декад):
«х104Ом»;
-

«х105Ом» («х105Ом» и «х104Ом»);
-

«х106Ом» («х106Ом» и «х104Ом»);
-

«х106О», «х105Ом» и «х104Ом»; «х106О» и «х105Ом»

Номинальное значение мощности рассеивания на одну ступень декады «х104Ом», «х105Ом», Вт, не более
-

Номинальное значение напряжения, прикладываемого к магазину, кВ, не более (при включении не менее одной ступени декады:
«х106Ом»
-
«х107Ом»
3
«х108Ом»
3
«х109Ом»)
-

Максимальное значение напряжения, прикладываемого у магазину, кВ, не более (при включении не менее одной ступени декады:
«х106Ом»
-
«х107Ом»
3
«х108Ом»
3
«х109Ом»)
-

Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью каждой декады магазина в рабочих условиях применения, Ом, не менее для декады:

«х104Ом», «х105Ом», «х106Ом»
-
«х107Ом»
2·1012
«х108Ом»
1·1013
«х109Ом»)
-

Габаритный размеры, мм, не более
215х140х280
Масса, кг, не более
3,2
Код ОКП
42 2513 0290 00
