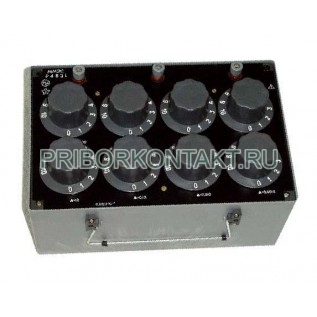

Магазин сопротивления Р4831

Магазин сопротивления Р4831

Р4831 (Р 4831, Р-4831, p4831, p 4831, p-4831) - магазин сопротивления для цепей постоянного тока, применяемый как многозначная мера электрического сопротивления (ММЭС) и как двухдекадная переходная мера (двухдекадная МЭС) при измерениях методом замещения. Прибор рассчитан на точные работы в лаборатории, метрологических подразделениях и на испытательных стендах.

Назначение

Магазин Р4831 используется для задания и воспроизведения сопротивления в широком диапазоне значений при проведении поверочных и измерительных операций. В режиме ММЭС он служит многозначной мерой сопротивления, а в режиме двухдекадной МЭС применяется как переходная мера при сравнительных измерениях сопротивлений методом замещения.

Основные параметры и диапазоны

• диапазон показаний как меры сопротивления (ММЭС) - 0,021 Ом-111111,1 Ом;
• шаг установки в режиме ММЭС - 0,01 Ом;
• класс точности - 0,02;
• класс точности при использовании в качестве ММЭС - 0,02/2·10^-6;
• погрешность в режиме двухдекадной МЭС определяется точностью применяемых образцовых катушек, условиями применения и временем измерения.

Диапазоны показаний в режиме двухдекадной МЭС

Мощность рассеивания и допустимые режимы

Номинальная мощность рассеивания на одну ступень:

• 0,001 Вт для декады 0,01 Ом;
• 0,01 Вт для декады 0,1 Ом;
• 0,05 Вт для декады 1 Ом и выше.

Максимальная мощность рассеивания на одну ступень:

• 0,003 Вт для декады 0,01 Ом;
• 0,03 Вт для декады 0,1 Ом;
• 0,1 Вт для декады 1 Ом и выше.

При первичной поверке отклонение действительного значения сопротивления от номинального не превышает норм при соблюдении нормальных условий применения, теплового равновесия и мощности рассеивания не выше номинальной. Номинальный ток при включении декад "X0,1 Ом" и "X0,01 Ом" - не более 0,3 А.

Параметры начального сопротивления и изоляции

• среднее значение начального сопротивления R₀ (при нулевых показаниях декад) - не более 0,021 Ом;
• вариация начального сопротивления из-за переходных сопротивлений контактов ΔR₀ - не более 0,0021 Ом;
• сопротивление изоляции между корпусом и изолированными по постоянному току цепями в рабочих условиях - не менее 5·10⁹ Ом;
• испытательное напряжение изоляции в рабочих условиях - 2 кВ переменного тока 50 Гц в течение 1 минуты.

Условия применения

Нормальные условия:

• температура окружающего воздуха - (20±2)°С;
• относительная влажность - 25-80%;
• атмосферное давление - 84-106,7 кПа (630-800 мм рт. ст.);
• рабочее положение - любое.

Рабочие условия:

• температура окружающего воздуха - (20±5)°С;
• относительная влажность - 25-80% в рабочем диапазоне температур;
• атмосферное давление - 84-106,7 кПа (630-800 мм рт. ст.);
• рабочее положение - любое.

Метрологические особенности эксплуатации

Предел допускаемой основной погрешности в течение года со дня поверки после изготовления соответствует установленному значению. В последующие годы эксплуатации допускаемая основная погрешность соответствует классу точности прибора. Дополнительные погрешности, связанные с изменением температуры и мощности рассеивания, учитываются в пределах норм, установленных для соответствующих условий применения и режима теплового равновесия.

Конструкция, габариты и масса

• габаритные размеры - не более 370х220х190 мм;
• масса без упаковки - не более 5 кг;
• масса в транспортной таре - не более 20 кг.

Сведения по материалам

Суммарное содержание цветных металлов в магазине:

• алюминий Д16А - 0,175 кг;
• медь и сплавы на медной основе: проволока медная ММ - 0,112 кг; бронза БРОф. 6,5-0,15 - 0,195 кг;
• латунь Л63 - 1,00 кг;
• латунь ЛС59-1 - 0,56 кг.
