Р4834

Магазин сопротивления Р4834 (Р 4834, Р-4834, p4834, p 4834, p-4834)
Предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.
Номинальное значение сопротивления одной ступени
старшей декады 10⁵ Ом
младшей декады 10^-2 Ом
Класс точности 0,02/2,5•10^-7.

Магазины сопротивления Р4834 (в дальнейшем — магазин) предназначены для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Нормальные условия применения магазина:
температура окружающего воздуха (20±2)°С;
относительная влажность воздуха от 25 до 80%;
атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);
ток постоянный;
мощность не выше номинальной (указана в таблице 1).

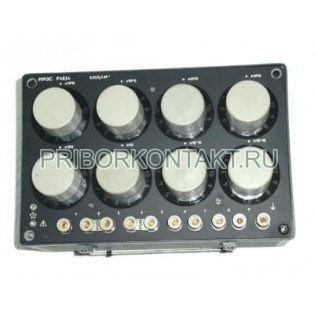

Магазин электрического сопротивления Р4834
Рабочие условия применения магазина:
температура окружающего воздуха от 15 до 25°С;
относительная влажность воздуха от 25 до 80%;
атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);
рабочее положение — любое.

Технические характеристики

Основные параметры и размеры магазина приведены в табл. 1.

Таблица 1

Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом: (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.
Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле:
δ=±(0,002 + 2,5 · 10^-7(10⁶/R-1))
где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения.
Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности равно значению, указанному в табл. 2.

Таблица 2.

Среднее значение начального сопротивления не превышает:
0,012 Ом на зажимах «5»-«9»;
0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5».

Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом.
Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле L0=0,1 m +0,2, (2)
где m — число включенных декад магазина.
Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн.
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен
значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, равен значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах, вызванной изменением частоты от нуля до верхнего предела частотного диапазона, приведенного в табл. 3 (частотная погрешность), равен ±0,05%.
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5•1010 Ом.
Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ.

Таблица 3

Множитель декады	Верхний предел частотного диапазона, кГц
«х 1 Ом» «х 10 Ом», «х 102 Ом» «х 103 Ом» «х 104 Ом» «х 105 Ом»	25 50 10 5 1
