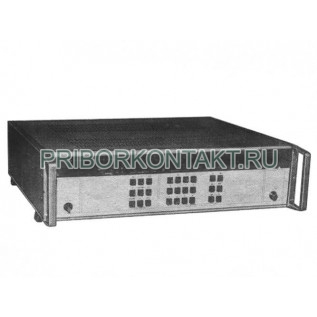

Калибратор К2С-57

Также этот прибор может называться: К2С 57, К2С57, k2s-57, k2s 57, k2s57, k2c-57, k2c 57, k2c57.

К2С-57 установка измерительная предназначена для поверки измерителей коэффициента гармоник и встроенных в них вольтметров среднеквадратических значений напряжения.

Установки К2С-57 обеспечивают выдачу тестового гармонического сигнала с заданным коэффициентом гармоник (К_г) в диапазоне частот первой гармоники от 10 Гц до 200 кГц. Применяются в радиотехнике, электронике, связи, метрологии.

Диапазон устанавливаемых значений коэффициента гармоник:

Пределы допускаемых значений основной погрешности задания коэффициента гармоник:

- 0,03 К_г+0,01% (от 0,01 кГц до 0,0199 кГц);

- 0,015 К_г+0,003% (от 0,02 кГц до 0,999 кГц);

- 0,01 К_г+0,001% (от 0,1 кГц до 19,9 кГц);

- 0,02 К_г+0,003% (от 20 кГц до 99,9 кГц);

- 0,02 К_г+0,01% (от 10 кГц до 200 кГц).

Задаваемые среднеквадратическое значения напряжения первой гармоники выходного сигнала в режиме «К_г»:

- при коэффициенте гармоник выходного сигнала не более 10% - 1 В; 1,5 В; 2 В; 2,5 В; 3 В;

- при коэффициенте гармоник выходного сигнала от 10% - 1 В.

Пределы допускаемых значений относительной основной погрешности задания выходного напряжения первой гармоники в режиме «К_г» - не более ±15%.

Диапазон выдачи калиброванного сигнала синусоидальной формы в режиме «U» - от 10 Гц до 1 МГц.

Пределы задаваемых значений выходного напряжения в режиме «U» для К2С-57:

- от 0,1 мВ до 10 В (от 10 Гц до 200 кГц);

- от 1 мВ до 10 В (от 200 кГц).

Пределы допускаемых значений абсолютной основной погрешности задания напряжения в режиме «U»:

- ±(0,03U_уст+10·10^-6) В; от 0,01 кГц до 0,02 кГц;

- ±(0,01U_уст+10·10^-6) В; от 0,02 кГц до 200 кГц;

- ±(0,02U_уст+10·10^-6) В; от 200 кГц до 1000 кГц.

Пределы допускаемых значений относительной основной погрешности задания частоты выходного сигнала в режимах «К_г» и «U» - ±(l+30/f_уст) %, где f_уст - значение частоты на табло прибора.

Потребляемая мощность - 10 В?А.

Габариты - 480?490?135 мм.

Масса установки К2С-57 - не более 16 кг.
